Paso 2: Cómo funciona
Permite construir el circuito paso a paso y bajo soporte de cómo funciona.

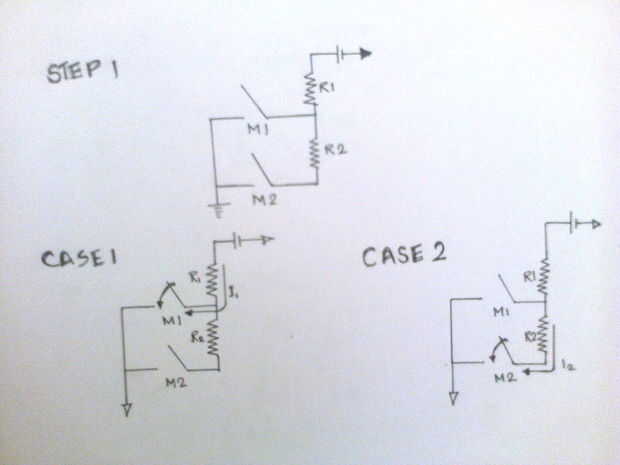

Paso 1. Construcción de la primera columna con dos filas (matriz de 2 X 1):
Una matriz de teclado es realmente un circuito divisor de tensión. Una matriz de m X n teclado tiene m filas y números columnas. En el micro interruptor se conectan resistencias de diferentes valores. En el paso uno en la figura anterior que observamos dos resistencias R1 y R2 están conectadas en serie y a través de ellas se conectan los interruptores micro. La desviación de los interruptores se muestran.
Caso 1 representa la situación cuando se presiona el microinterruptor 1 (M1) el actual hace su manera a través de la batería, R1, M1 y al suelo.
Caso 2 representan la situación cuando se presiona el actual hace su manera a través de la batería, R1, R2, el M2 M2 suelo.
Nota que en cada caso diferentes configuración de resistencias consigue conectado por lo tanto, cada caso se asocia con resistencia a diferentes por lo tanto la corriente total que fluye en la configuración de cada circuito es diferente que se toma lectura analógica.

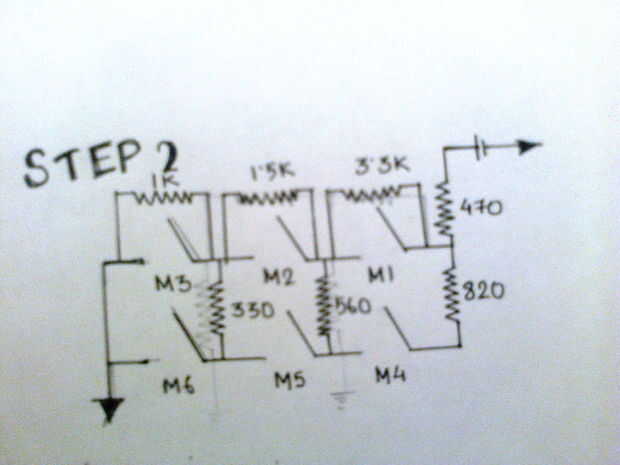

Paso 2. Construcción de la matriz de 3 X 2
Nota he mantenido diversas órdenes de resistencias los conexión a través de la primera fila son de órdenes de kilo ohmios y los que a través de las columnas se mantienen más la lógica de hacer esto se convertirá en claro cuando tomamos el caso 1 .NB actual atraviesa camino menos resistivo.

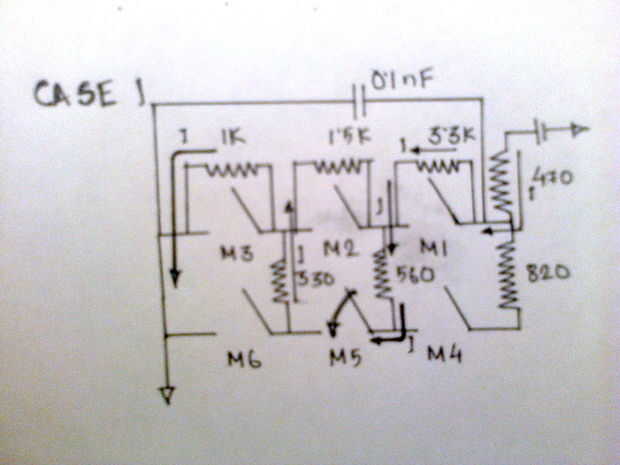

Caso 1. Cuando M5 se presiona la corriente primero pasa a través de 470 ohmios. k de 3,3. Entonces en este nodo piensa que nodo proporciona que menos resistencia desde su 560 es menos de 1,5 kohms (1500) por lo que toma ese camino entonces su hace su manera a través de 330 y finalmente 1k

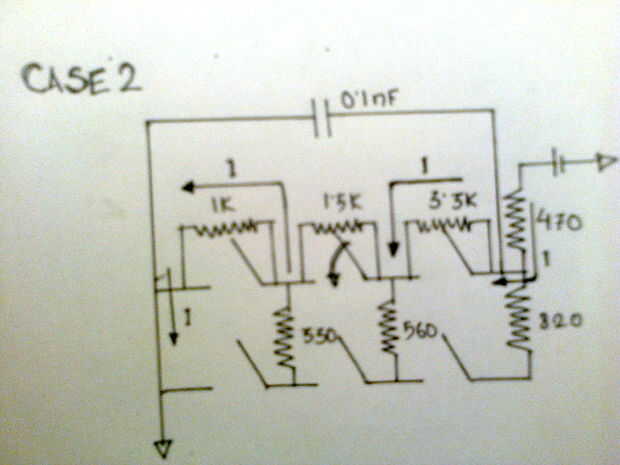

Caso 2. Cuando se presiona el M2 la corriente lo hace a través de 470, 3,3 k entonces como un interruptor cerrado proporciona cero resistencia por lo que omite 1,5 k y hace su manera a través de 1k en el suelo.

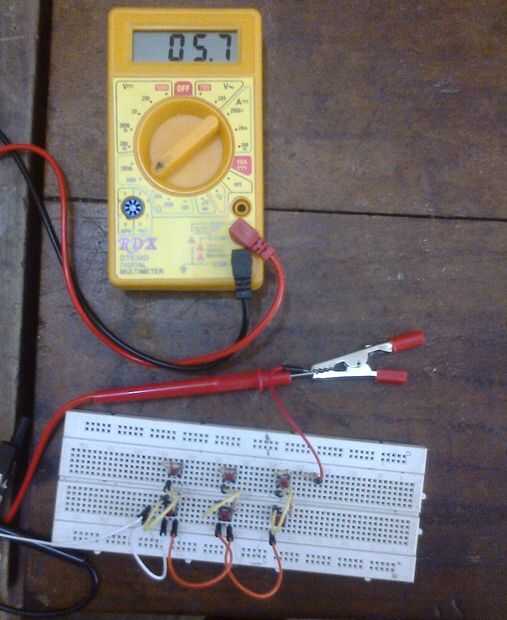

Luego el cable de puente blanco está conectado a GND el rojo está conectado a 5V y el otro puente blanco además de la tierra se alimenta en el terminal de entrada analógico.
