DIY MDF CNC máquina 36 x 22 (3 / 9 paso)

Paso 3: Conseguir Hardware

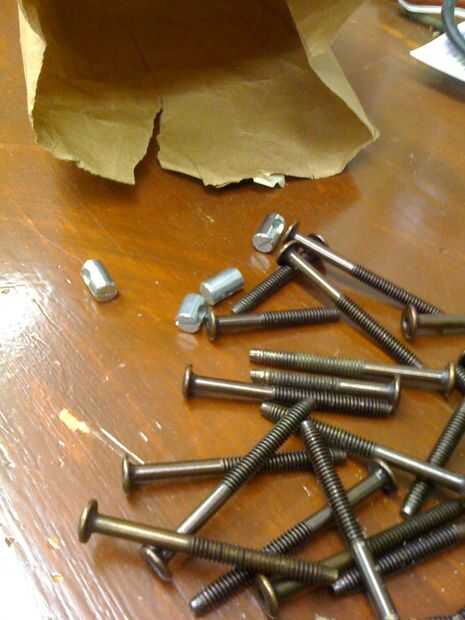

Conseguir los tacos cruzados y los pernos de 1/4-20.
Mina de tomé

www.leevalley.com, supongo que usted los puede conseguir en tienda de carpintería casi todos en la red.

Los ángulos de aluminio son ángulos de 3/4 X 1/8 de RONA o cualquier proveedor cerca de su casa. Usted necesitará

2 x 36" para el eje X
2 x 22" para el eje Y
2 11" ángulo para el eje Z y

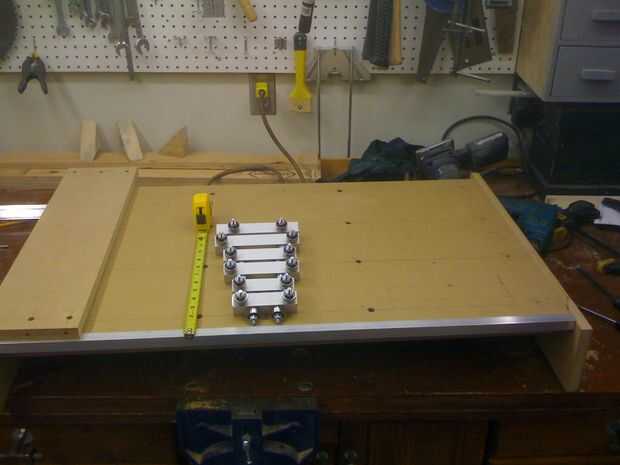

Y un aluminio ángulo 1 "X 1" x 1/8 para rodamientos lineales.

Necesitarás 30 cojinetes cojinete tamaño: 8 x 22 x 7 mm
(Tomé cojinetes del patín de ebay)
http://CGI.eBay.com/ws/eBayISAPI.dll?ViewItem&item=400073167540&ssPageName=STRK:MEWNX:it

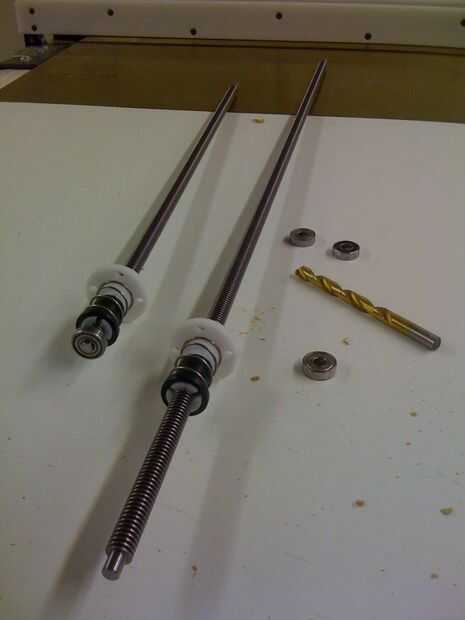

Los tornillos son la longitud de: 36", 24", 9"
Tomé de http://myworld.ebay.com/precisiontechmachining/

Vea el paso
