DIY Micro FPV AV transmisor 5.8GHz (FATSHARK compatible) (3 / 4 paso)

Paso 3: trabajando...

… Fundé este: ( http://it.aliexpress.com/item/FPV-5-8G-50mW-8CH-W... ) $10,90

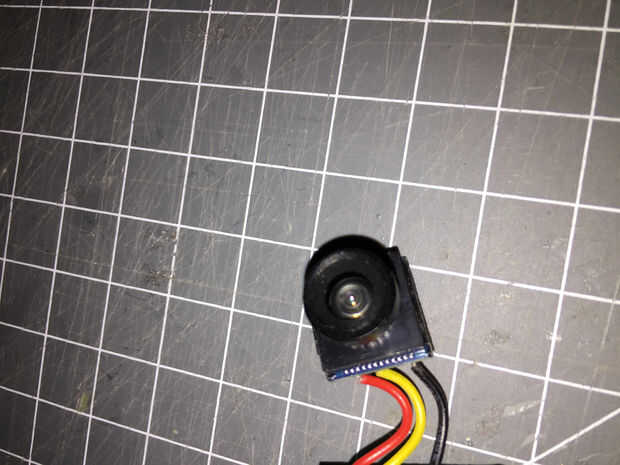

Agregar una buena cámara con un lente decente apertura, ( http://www.goodluckbuy.com/120-degree-wide-ange-m... ) $20,51

Gasto total: $31,41

... Estoy en el camino correcto... pero...

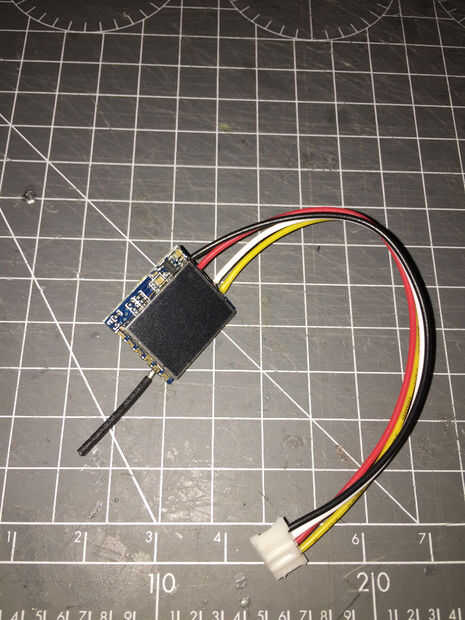

He recibido el módulo de banda e (supongo que "Boscam" compatible). Tengo que cambiar, para Fatshark compatibilidad.

... así que...

http://www.rcgroups.com/forums/showthread.php?t=17...

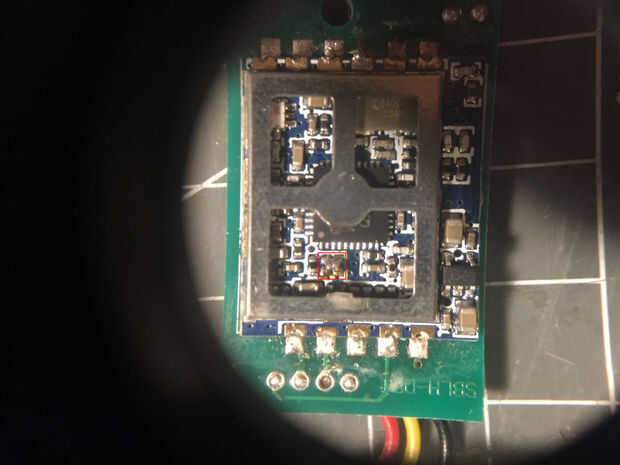

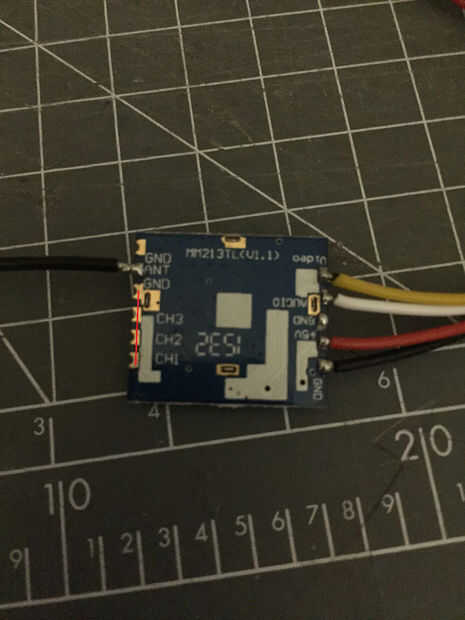

Esta discusión, explica lo que debe hacer para cambiar la frecuencia de bandas en el módulo MM213TL V1.1, en mi caso hice la gota de soldadura en las patillas 3 y 4 (a tierra) para conmutación en banda A, y yo he soldado las almohadillas "CH2 CH1, CH2," a la tierra. (Pero para Fatshark, también funciona con otras configuraciones de canal).

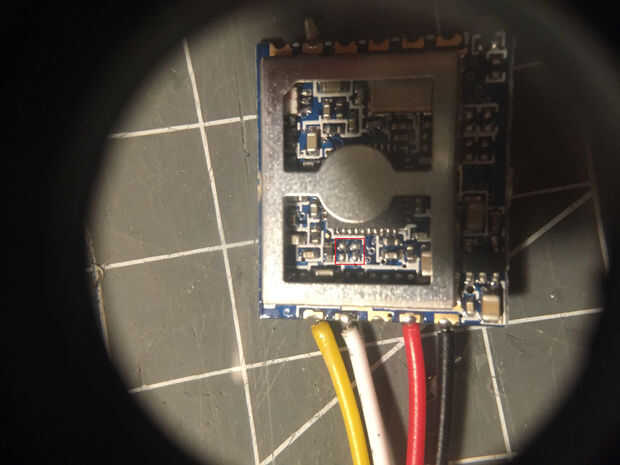

Para operar en las patillas 3 y 4, tienes que quitar la tapa metálica.

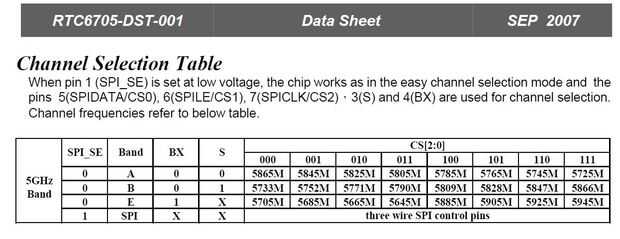

La hoja de datos de la viruta del RTC6705 está aquí (véase tabla de selección de canal pàg.7): https://www.google.it/url?sa=t&rct=j&q=&esrc=s&so...

.. .continue
