Paso 4: Paso dos: botones + cables
Antes de llegar a poner nuestros botones en los cuadros, vamos a tener que conectar los cables a nuestros botones. Va a ser más fácil de realizar ya que si estaban dentro de las cajas.
Nota: Cuadro superior:
4 botones cuadrados + interruptor (superficie superior) / / 4 botones Circular (superficie lateral)
Medio de la caja:
2 Potentiometres (frente a extremos de las superficies laterales) / / 2 botones cuadrado (frente a extremos de la superficie lateral)

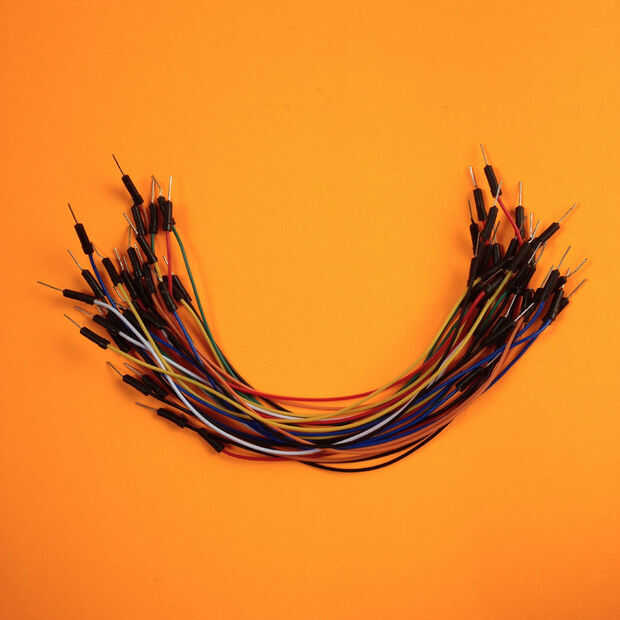

Con su cable de Ethernet, que vas a hacer una pequeña incisión en el acorde azul y esperamos ser capaces de separar la cápsula azul acorde para revelar que los cables más pequeños y delgados entrelazaron dentro. Con estos cables de, vas a separar a todos hasta que estén en piezas individuales. Ahora cortaremos tiras de 18 x 15cm de estos cables que actuarán como extensiones de nuestros cables de jumper dentro de la caja de la tapa (como los cables de puente no será lo suficientemente larga para llegar a la caja de fondo que contiene nuestras tablas).

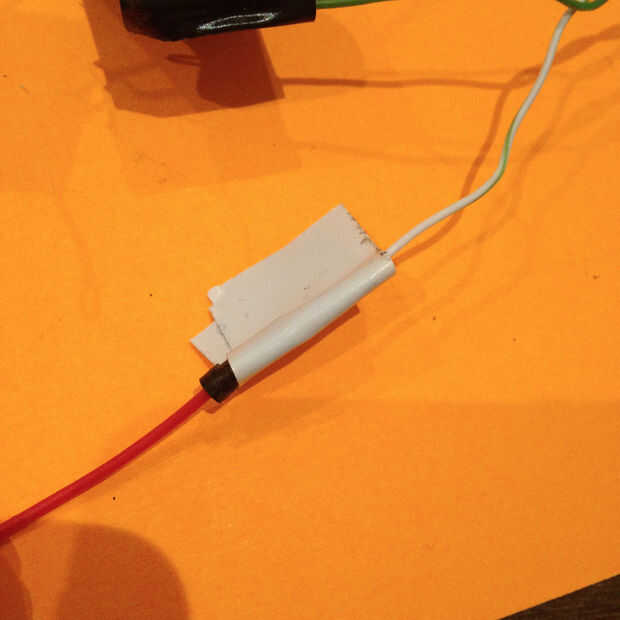

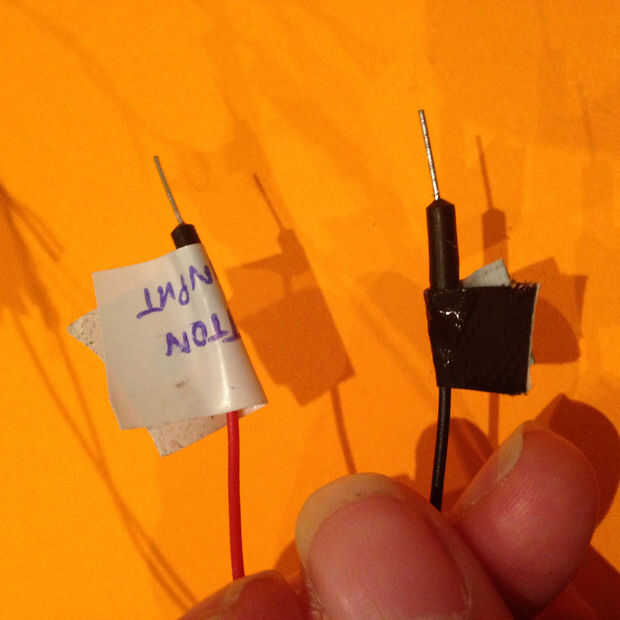

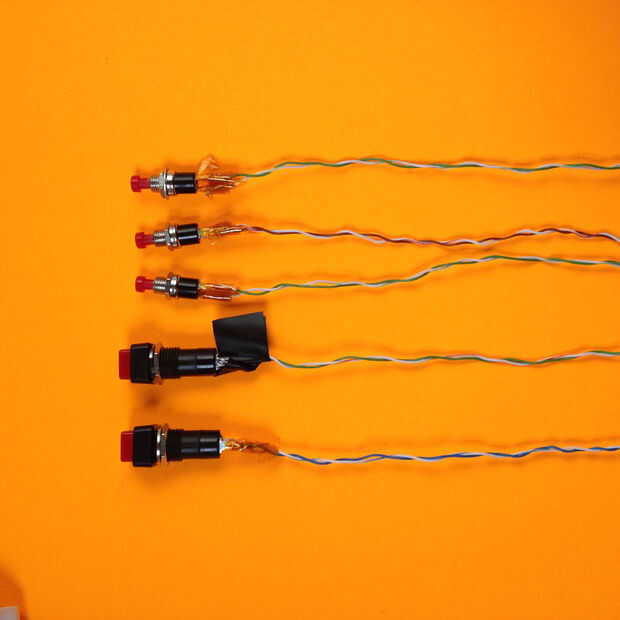

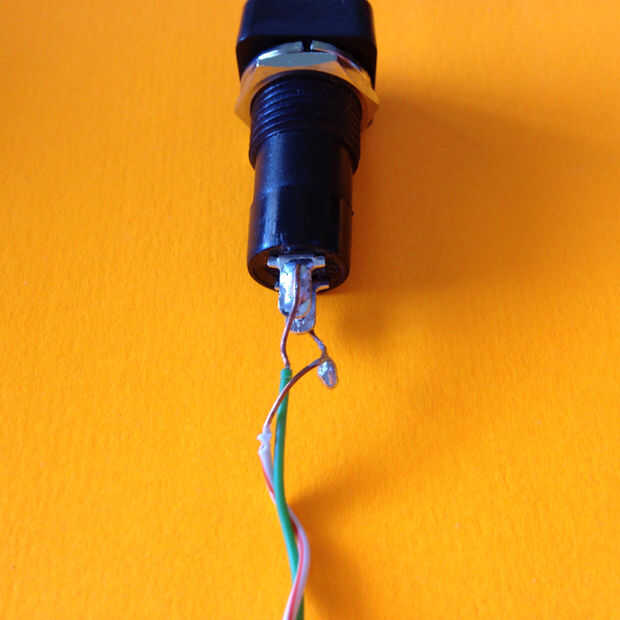

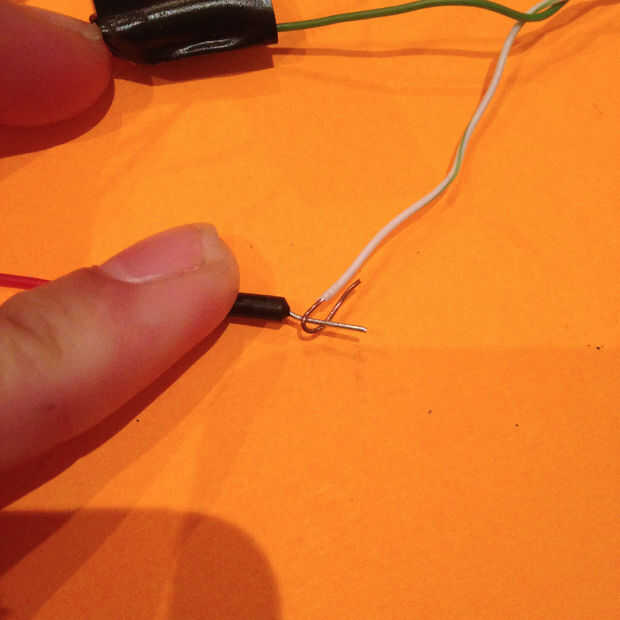

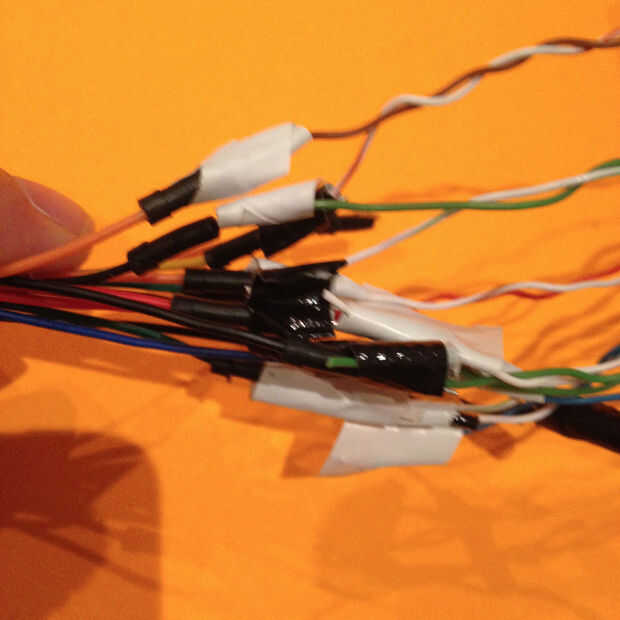

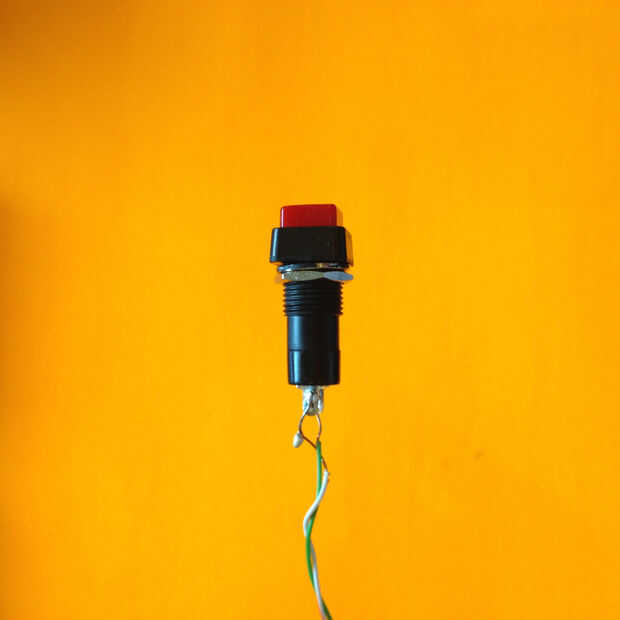

Ahora necesita el soldador, que hará que un vínculo sólido y conductor con las horquillas de positivos y negativos de los botones. Cuidadosamente tomar un cable de Ethernet, soldadura en uno de dientes. Repita con el lado positivo. Antes de mover en el siguiente botón, usted será ahora también soldadura en los cables de puente a las extensiones de cable de Ethernet. Una vez que exitosamente han forjado un lazo con cuatro alambres, ahora se utilice cinta eléctrica blanco y negro para repasar la soldadura para asegurar seguridad y protección. También utilizará el blanco y negro de la cinta en el extremo de los cables de dos puente para actuar como una nota para que se utilizará para la conexión a tierra (negro), y que se utilizará para la entrada digital (blanco). A/N escrito en la cinta blanca que botón es le ayudará a hacer referencia a lo que asignar los botones durante la codificación y el proceso de asignación! Repita este proceso para los dientes de los otros 8 botones/interruptor!

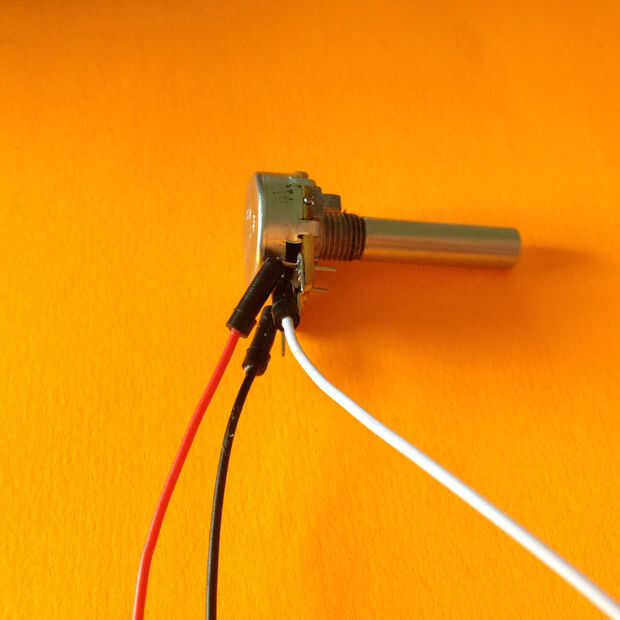

Una vez hayas hecho esto, puede tomar los cables de puente para los dos botones y potenciómetros y soldar directamente sobre sus dientes (dará lugar a 4 hilos para botones cuadrados de 2 y 6 para los 2 potenciómetros). Tome nota los potenciómetros contienen tres pongs, en los cuales uno actuará como un un terreno, como 5V y como una entrada analógica. Será más fácil para asegurarse de que el puente de alambre es policromática - negro/tierra, rojo/5V y entrada de blanco. Esto ayudará con la placa arduino de conectividad (A/N Asegúrese de que estos son los colores solamente fuera de todos los cables de alambre de jumber. Y si no, asegúrese de que usted tenga en cuenta por que es que!) Una vez que exitosamente han soldado los cables en sus dientes de interruptor de botón, usted estará listo para el siguiente paso!
