Paso 6: Paso cuatro: conectividad con Alex N' pan
Esto es donde usaremos los cables de puente para conectar a las entradas digitales y analógicas de MaKey MaKey.
Obviamente no tenemos bastantes entradas en el MaKey MaKey sí mismo a utilizar, que es donde ayuda la Junta de pan.

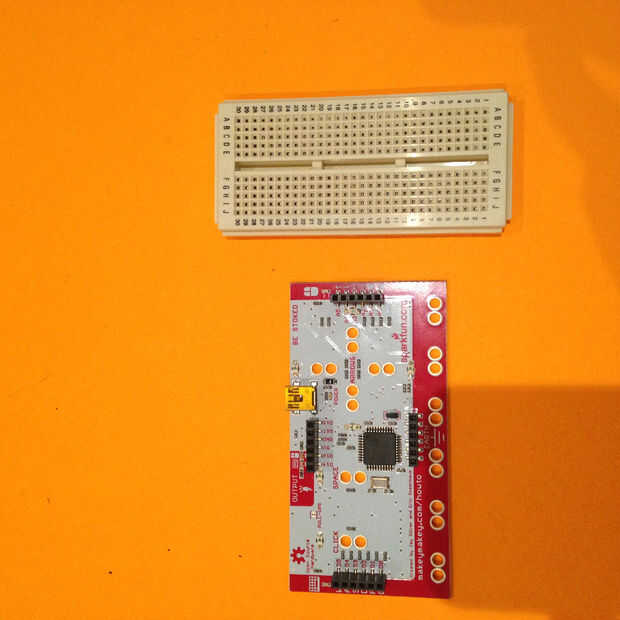

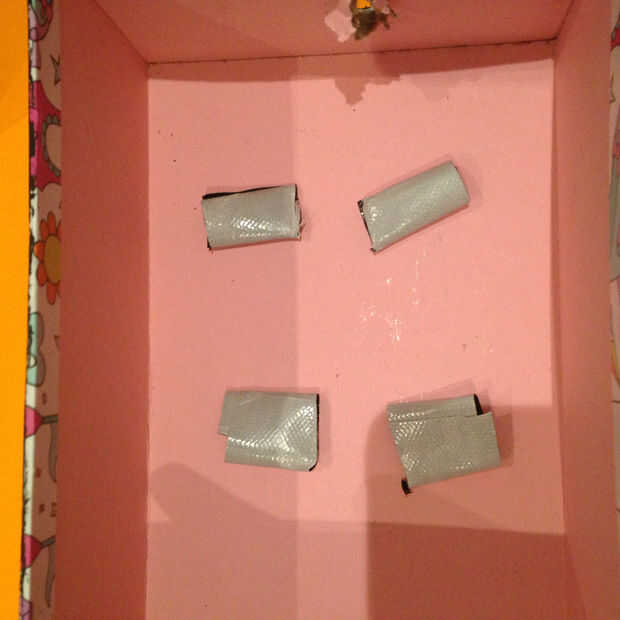

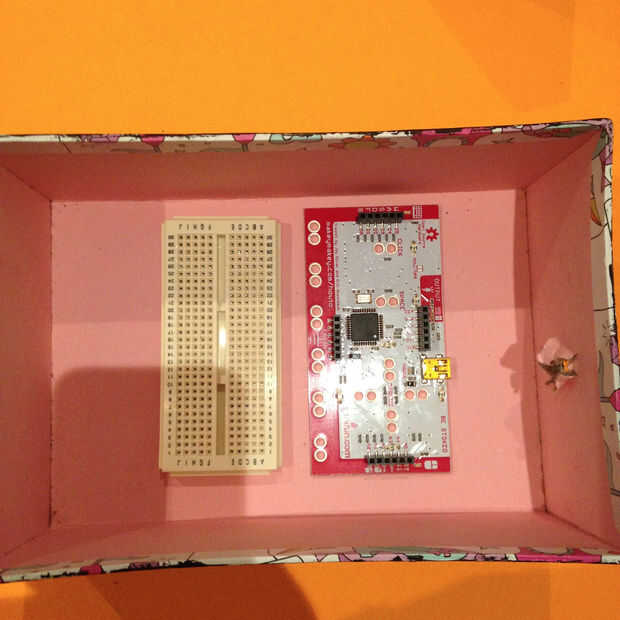

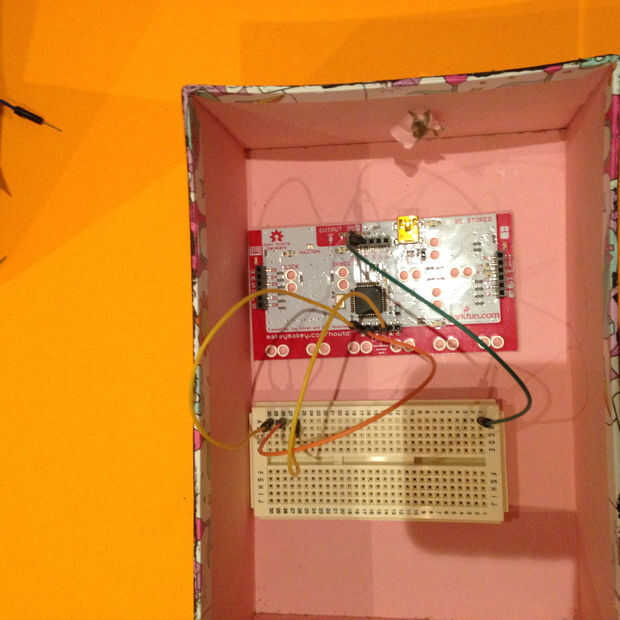

Antes de nada, primero vamos a tomar nuestro MaKey MaKey y protoboard y utilice cinta adhesiva para pegar firmemente hacia abajo en el cuadro inferior.

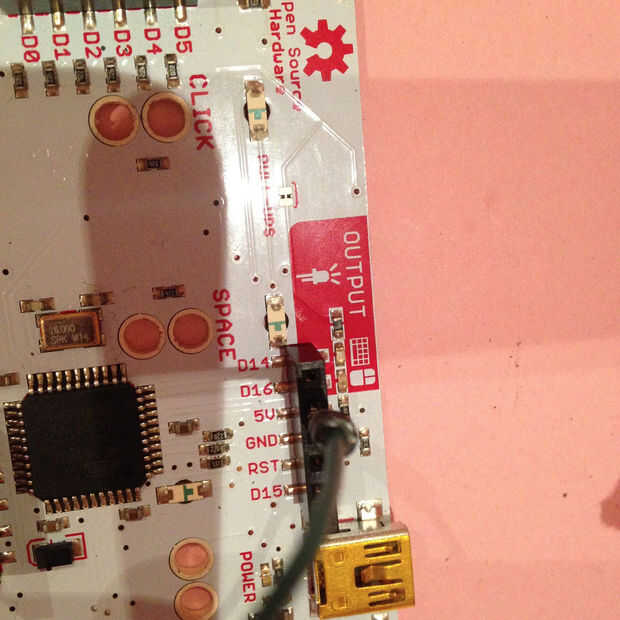

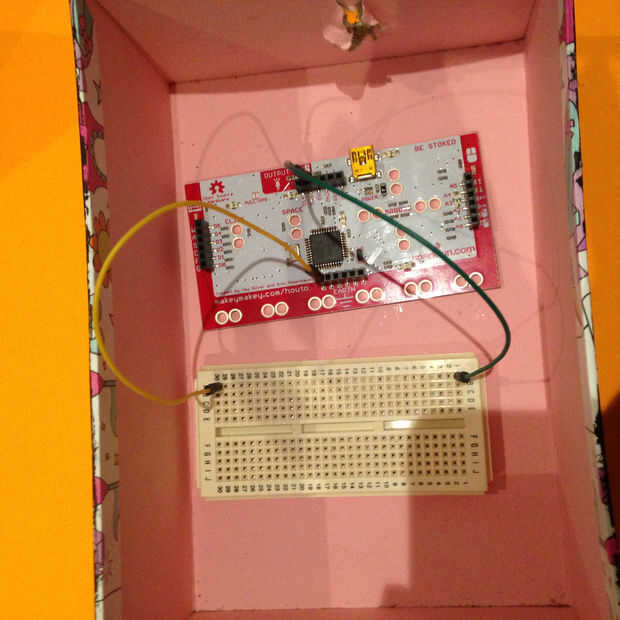

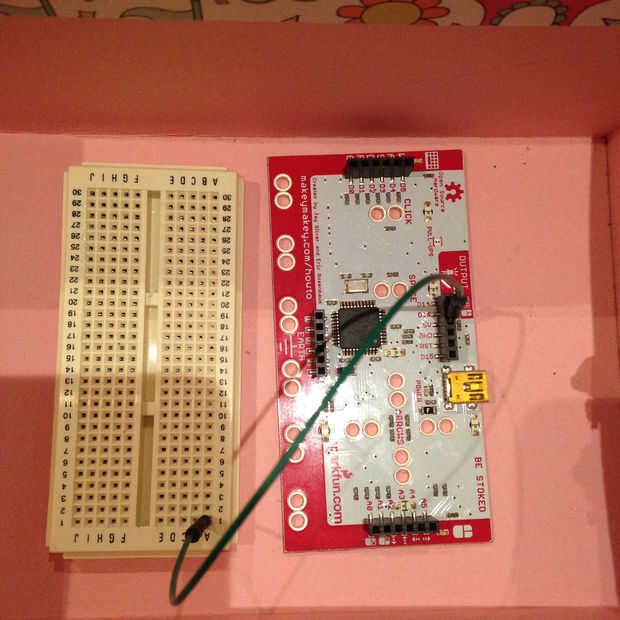

Primero vamos a configurar nuestra conexión protoboard a MaKeyMaKey usando los cables de puente. Tomar un alambre, vamos a colocar en los 5V en la parte superior del tablero MaKey MaKey y en la primera entrada de la Junta de pan. Los cables conectados a esta fila reciben 5V y se utilizará para fuente de energía para nuestro potentiometres.

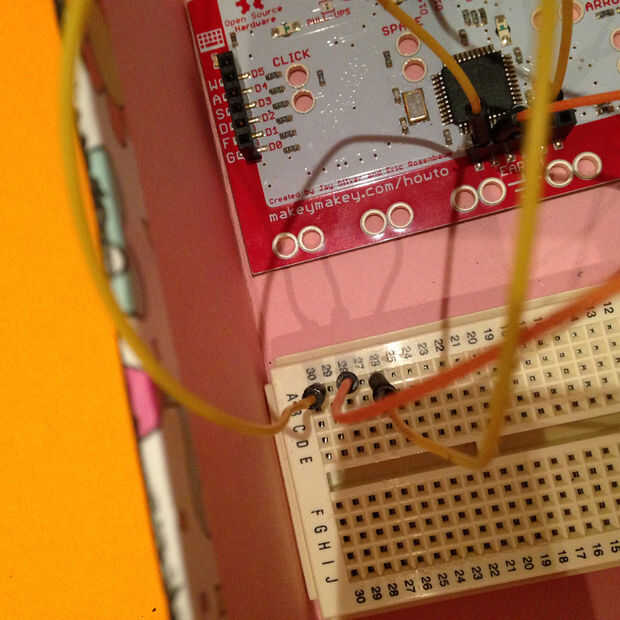

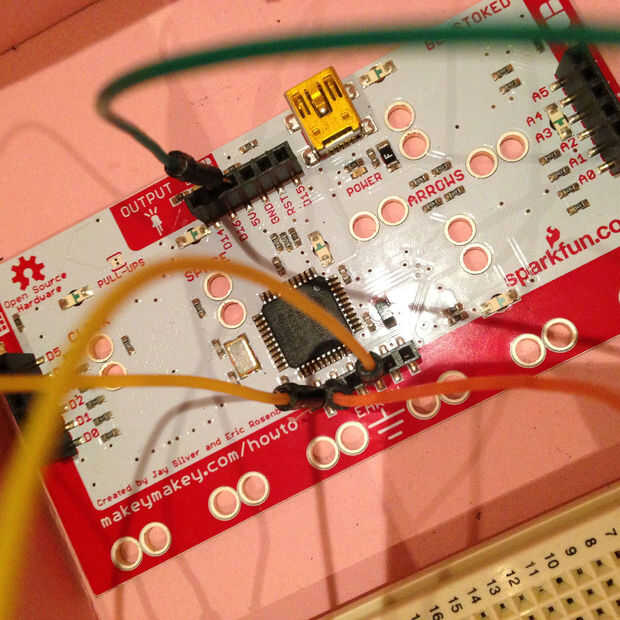

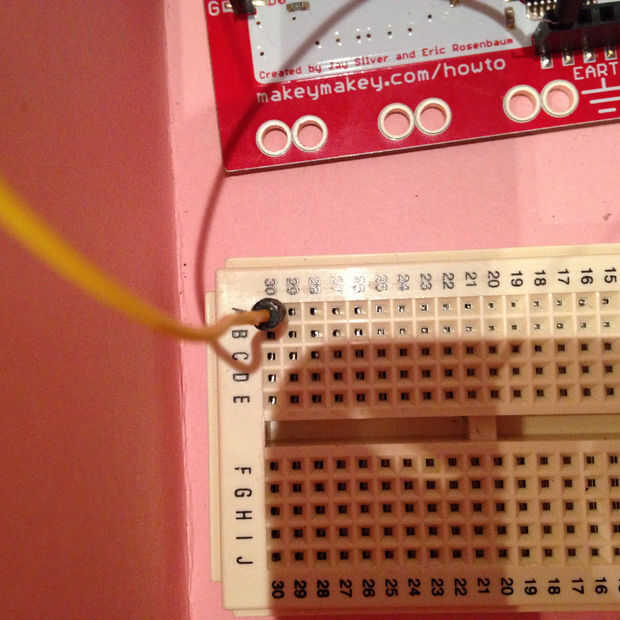

También tomar un alambre y olvidar una conexión a tierra. El cable será tomado de una de las 6 entradas de tierra y colocado en la parte inferior izquierda de la entrada de la protoboard. La fila en la protoboard (no debe incluir la fila en la otra mitad de la Junta, no tienen ninguna relación mutua) actuará ahora como una entrada de tierra. Sin embargo, como hay 13 botones/interruptores/potentiometres, necesitaremos 13 entradas para tierra. Por lo tanto, ahora tomar otro de los cables de puente 2 y tomar desde dos entradas más de tierra en el MaKey MaKey y en 2 filas más en nuestro tablero de pan.
