Paso 7: Conexión DIGITAL-analógica-tierra-5V
Se trata de donde cosas se ponen un poco desordenada y tangly, así que un keen eye y atención a los detalles son clave en este paso.

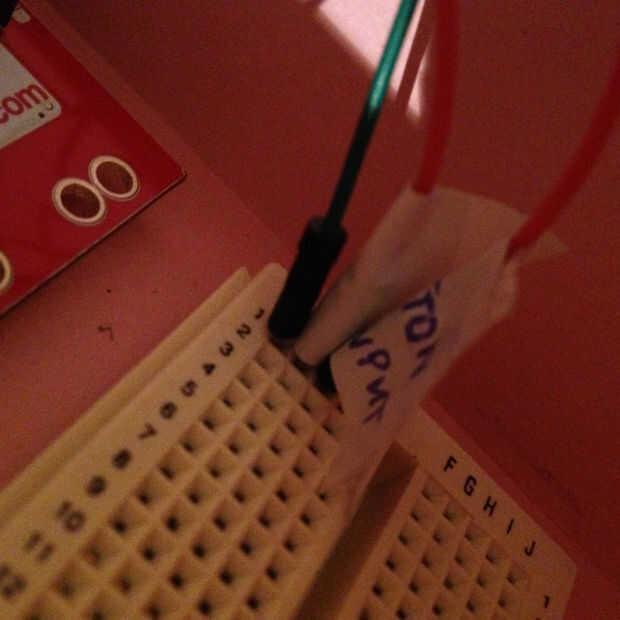

Primer paso antes de empezar a amontonar cosas será encontrar los dos cables conectados a los potentiometres que será la conexión de 5V (debe ser que el único 2 rojo los cables en el lote! Recuerde escribir en la cinta blanca para aclarar). Tomar estos dos cables y colocarlos en la primera fila superior de la placa. Esto recibe 5V para el potentiometres.

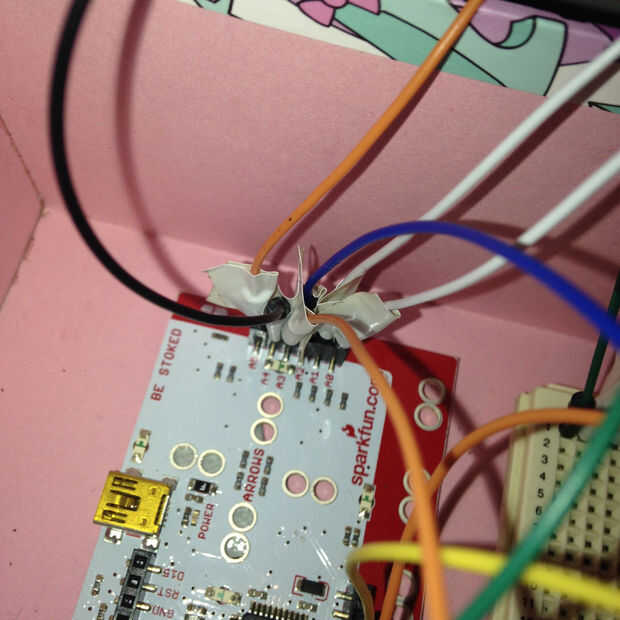

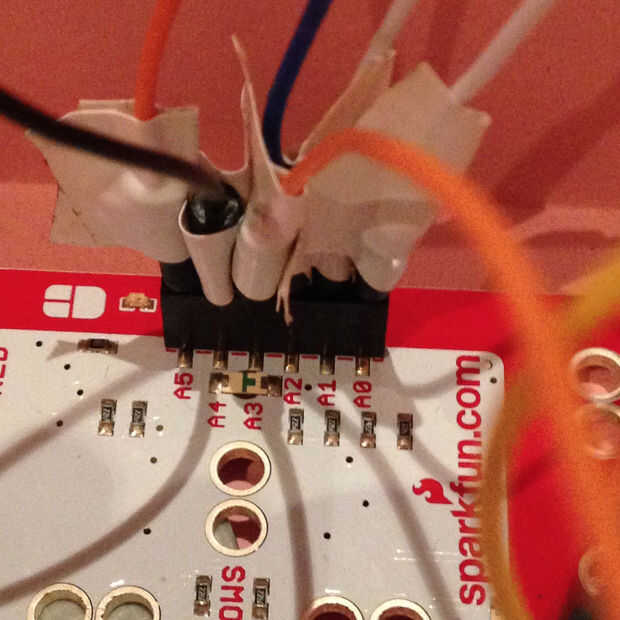

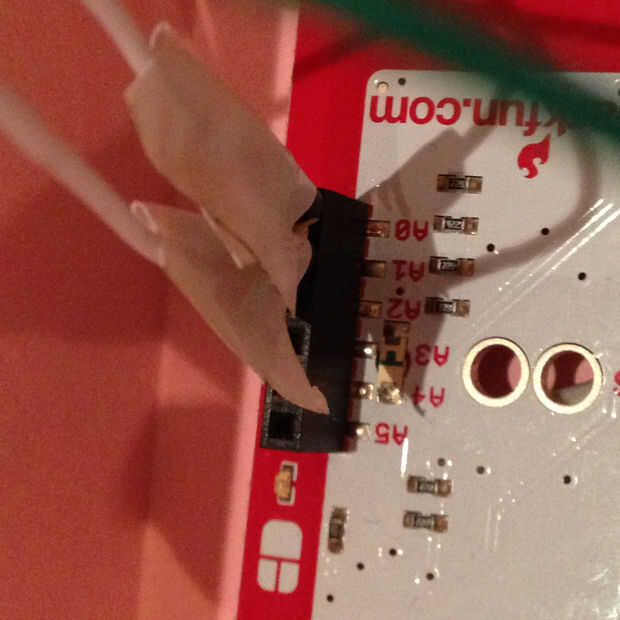

A continuación se toma los dos cables blancos (que actuarán como la conexión analógica para el potentiometres) y ponerlos directamente en el MaKey MaKey. Ahora, en orden para que funcione correctamente, necesitamos para asegurarse de que ponemos estos dos cables en los A0 y A1 de la makey makey. Esto en gran parte tiene que lidiar con el hecho de A0 y A1 se cifra como entradas analógicas y por lo tanto, detecta los cambios de voltaje en el potentiometres mientras gira su dial.

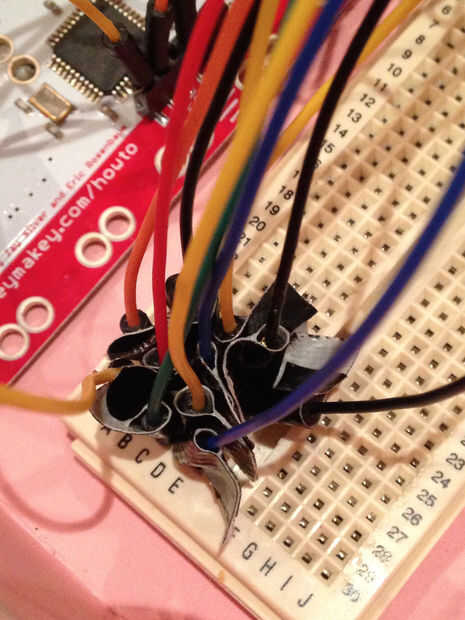

Una vez hecho esto, son capaces de conectar todo en su lugar deseado. Los cables con cinta eléctrica negra en el extremo se utilizará como conexión a tierra. Por lo tanto, éstos se colocarán en las filas de la 3 parte inferior de la placa ya que contiene una conexión. Si necesita más entradas, toma otro cable de la tierra en el makey makey y colóquelo en otra fila en la mesa pan para más entradas!

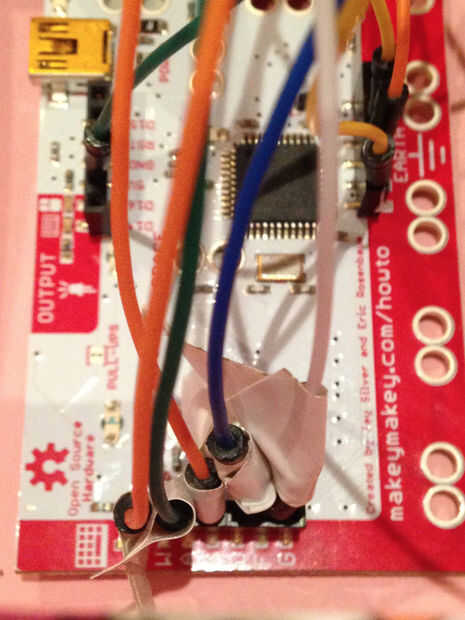

Los cables sobrados deben contener todo blanco cinta eléctrica, que actuará como nuestras entradas digitales. Estos serán capaces de entrar en las 6 entradas digitales en el lado izquierdo de la Junta makey makey, así como la izquierda más entradas en el lado derecho.
