DIY Mini Extractor de humo de soldadura (4 / 6 paso)

Paso 4: Prueba y construcción

-Antes de cerrar todo para arriba, prueba.
-El interruptor de prueba

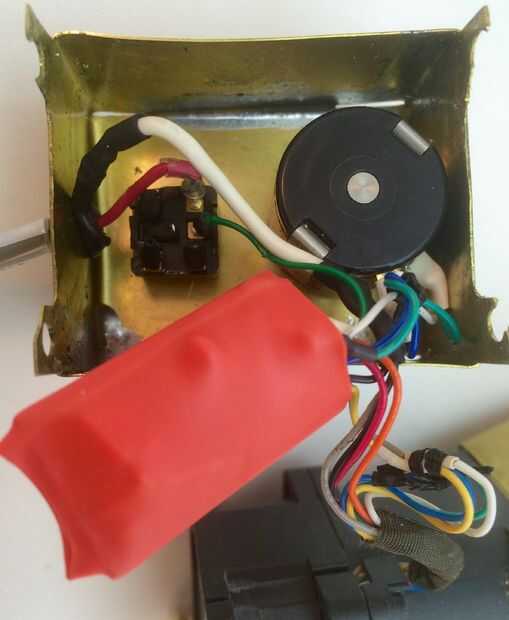

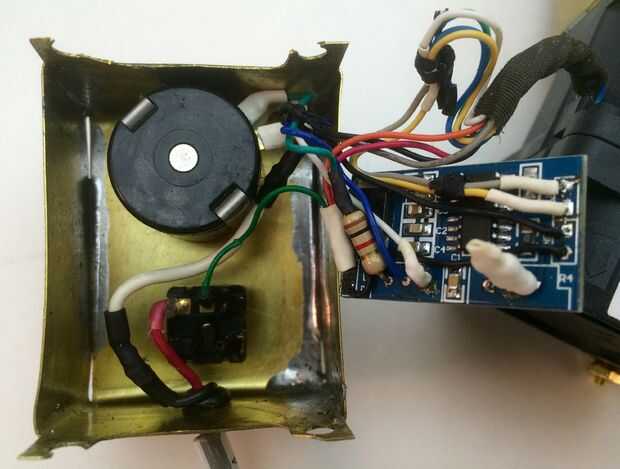

-Control de la perilla de control de velocidad de ventilador. Una vez que el ventilador funciona correctamente palillo el circuito en la parte superior del ventilador con cinta de espuma doble cara o simplemente envuelven en encogimiento del calor. Coloque el potenciómetro en el recinto. Tornillo de la caja sobre el ventilador. Utilice cinta de doble cara para adherir las etiquetas a su recinto. Coloque la cubierta del ventilador. (Si vas a compilar la versión de plástico, cubrir el circuito con gran calor shrink (o cinta eléctrica) antes de grabar abajo).
-Finalmente reducir su filtro de carbón activado para tamaño e insertar en la cubierta de apertura. Aunque no es necesario un agujero adicional fue incluido en la cubierta para facilitar la inserción y extracción del filtro. Un remache adorno de plástico se utiliza para sellar el orificio durante el funcionamiento normal. Nota: es importante usar un filtro de carbón activado (o activa) debido a su capacidad de excelente absorción. El carbón activado debido a su estructura tiene una mayor superficie en relación a su tamaño, es capaz de atraer y retener grandes cantidades de partículas. Esto es especialmente importante en esta aplicación debido al tamaño de filtro pequeño que estamos utilizando.

Notas de prueba
-El ventilador es muy potente y a sabotear su camino a través de su banco de trabajo a menos que se lleva a cabo hacia abajo. (Yo usé una almohadilla adhesiva de teléfono celular a adherirse a mi banco de trabajo).
