DIY osciloscopio conduce - hecho en TechShop

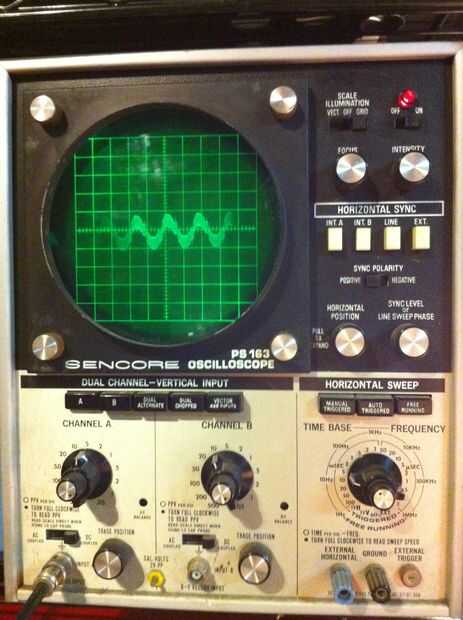

recogí un osciloscopio antiguo en una venta de garaje, y quiero hacer algunos simples de pensamiento conduce a ir con él. En este instructable, mostraré cómo construir algunos cables de osciloscopio decente y usable de partes que probablemente tienes puesta alrededor de todos modos. No somos perfectos, pero tampoco es mi viejo osciloscopio, por lo que funciona bien para mi :)

Hice estas puntas de prueba fresca de TechShop Pittsburgh, que es completamente impresionante. Tienen varios lugares, y usted debe considerar seriamente pagar una visita y tomar un tour si desea acceso a herramientas más de gran alcance o desea tomar clases y aprender nuevas habilidades útiles. Compruebe hacia fuera todas las cosas cool que hacen y el equipo lo tienen en www.techshop.ws

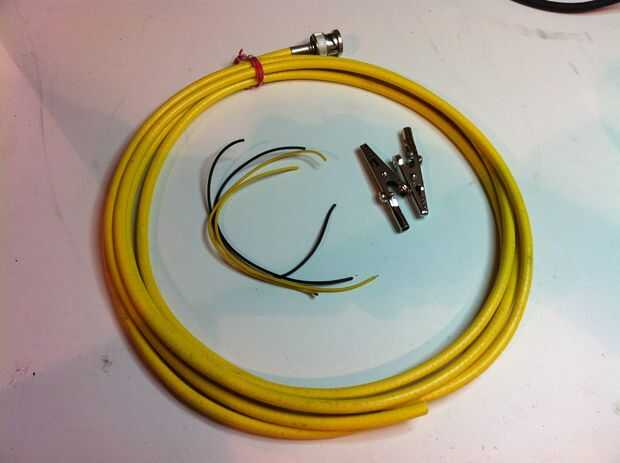

Materiales:
Pinzas de cocodrilo (2)
Corta trozos de alambre, cerca de 6 pulgadas de largo (2)
Cable BNC (o cable coaxial con adaptador BNC, etc).
Cinta aislante o shrink wrap tubería

Herramientas:
Suministros y equipos de soldadura
Cortador de alambre o cuchillo
