DIY osciloscopio conduce - hecho en TechShop (3 / 4 paso)

Paso 3: Unirlo

Ahora tenemos que soldar los cables de la pinza en el cable. Alambre para alambre de soldar puede ser más difícil de soldar los componentes en un protoboard, y puede utilizar otras herramientas para ayudar a mantener las cosas en su lugar mientras trabaja en ellos. Utilizar un soporte para 'ayudar a manos' que las abrazaderas de los cables y soldarlos para hacer es más fácil. Comience con el conductor interior del cable. Este es el cable de señal, y el acoplamiento externo es el suelo. Si está usando dos colores diferentes de hilo para los clips, asegúrese de que saber qué color va a que el conductor. Elegí negro para tierra y amarillo para la señal.

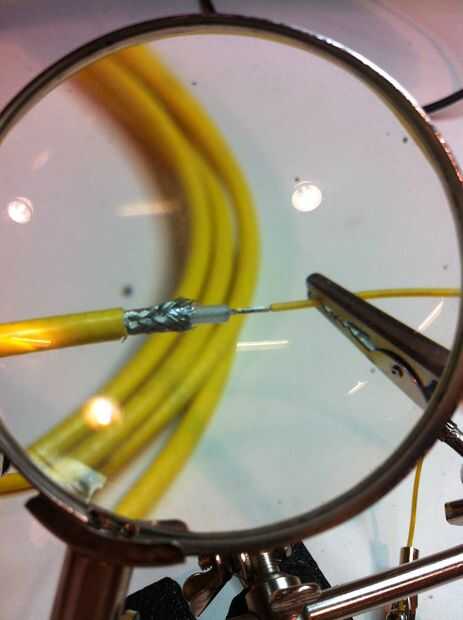

¡ Realmente conectar ahora. Para obtener una buena conexión, debe alinearse el extremo del cable con el cable del conector de la conmovedora y paralelas entre sí. Asegúrese de que tener una buena soldadura conjunta revisando para ver que la soldadura está cubriendo toda la longitud de conexión, no sólo un único punto o gota.

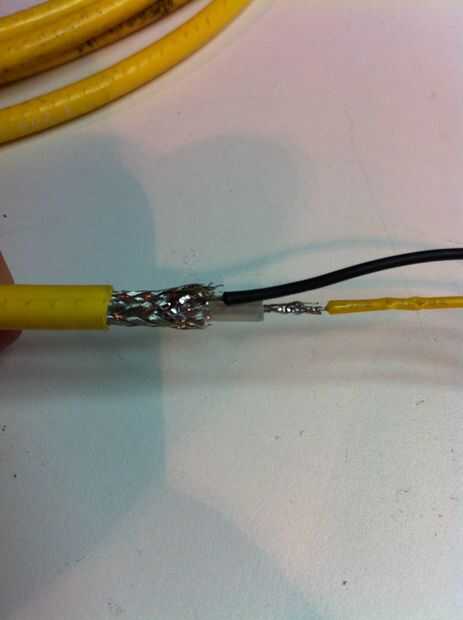

El acoplamiento externo es más fácil soldar a, pero menos bonito. Sólo asegúrese de que está metida ahí muy bien y evitar que se queme por el interior aislante plástico con el soldador.
