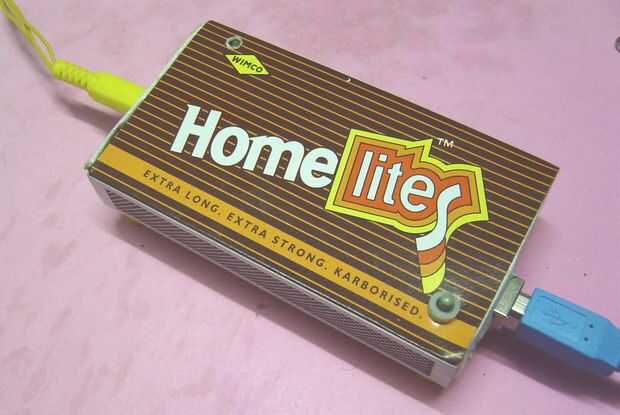

Os presento un "Mejor de su clase", "Completa" DIY-USB osciloscopio que es "Verdaderamente DIY".
Mi objetivo es proporcionar un barato osciloscopio de almacenamiento Digital para estudiantes, ingenieros de florecimiento y el aficionado.
Este osciloscopio USB podría ser parte del equipo de laboratorio en centros de enseñanza.
Construir este osciloscopio DIY por sólo $15
----------------------------------------------------------------------------------------------------
Hoy 21 de noviembre de 2014, mi Instructable había cruzado 100000 Views!
En este hito estoy feliz de compartir todos los archivos fuente (. net, C y Python) en:
https://github.com/ajoyraman/USB_Matchbox_Scope
-----------------------------------------------------------------------------------------------------
Deseo reconocer las entradas de los siguientes diseños que han llevado a esta solución optimizada:
DPScope SE - el analizador de osciloscopio real/lógica más simple del planeta, por womai,
DPScope - estructura Your Own USB/PC-Based osciloscopio, por womai
LCS - 1M - completo, el osciloscopio de la manía de bajo costo, por womai
PC tarjeta de sonido alcance interfaz facilita CC restauración, por me
Universal analógico Hardware Testbench, por mí
Análogos experimentos en cualquier lugar y por mi
Dos canales PC basado Osciloscopio USB, por Gaurav Chaudhary
http://www.circuitvalley.com/2011/07/Two-Channel-...
En respuesta a comentarios y sugerencias de muchos de los miembros:
Estoy compartiendo el fusible del regulador micro . Hex archivo para el dsPIC30F2020.
El software de la PC Host se ha escrito en 'Visual Basic.Net' y de código abierto 'Python' cruz-plataforma GUI basado solución para plataformas Windows y Linux.
