DIY Plexibender + lámpara (2 / 10 paso)

Paso 2: Plato principal + caja

Plato principal

1. Vio el plato principal de una placa de 9 mm de multiplex
   Dimensiones: 400 x 800 mm
2. WAIT -> "Caja"
3. Pegar el aluminio de la placa principal la placa principal - centrada

"Caja"

1. Vio la placa superior de una multiplex placa de 15 mm
   Dimensiones: 300x388mm
2. Visto 2 placas laterales de una multiplex placa de 9 mm
   Dimensiones: 195x400mm

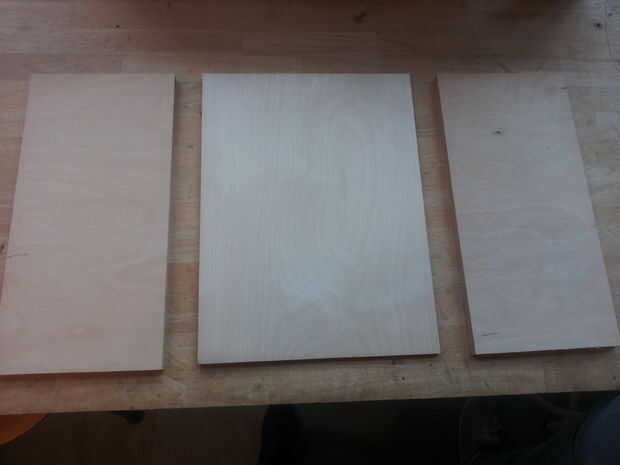

   Foto 1

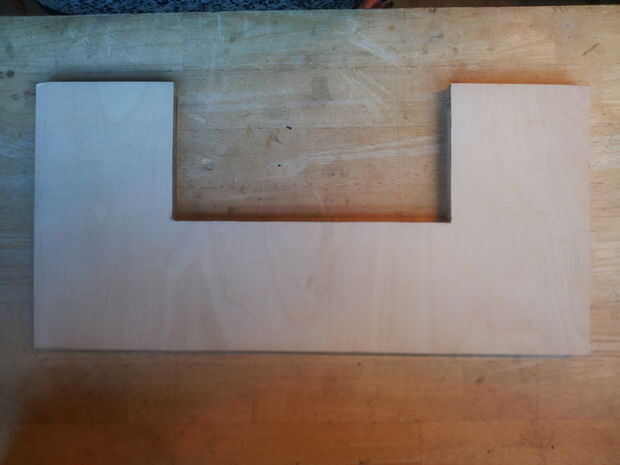

3. Cortar un agujero para el elemento de calefacción de una de las placas laterales
   Dimensiones: 100x200mm - centrado
   Foto 2
4. Cortar una placa de aluminio para encajar la placa superior
   Dimensiones: 282x388mm

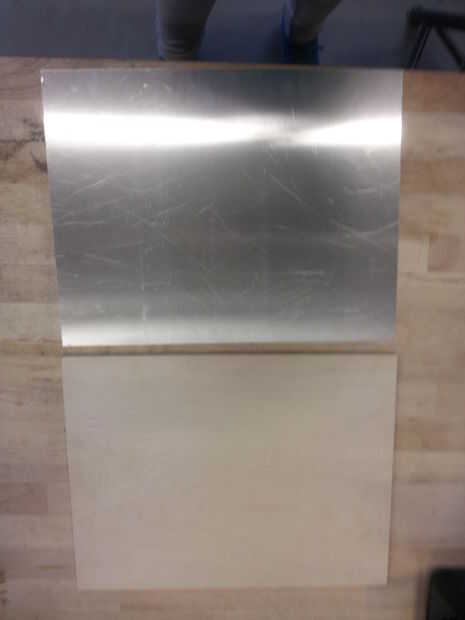

   Foto 3

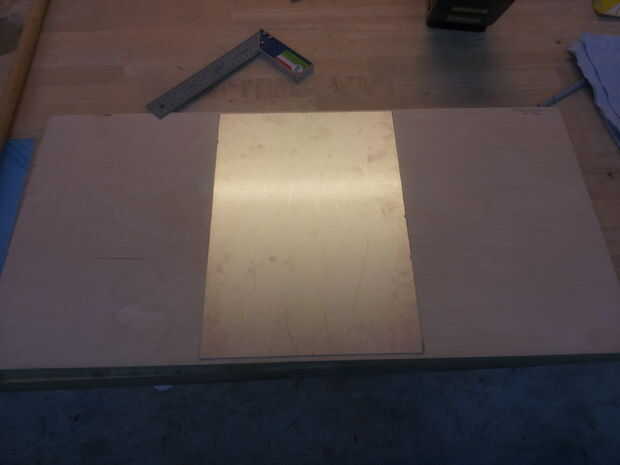

5. Cortar una placa de aluminio para colocar en la placa principal (más adelante)
   Dimensiones: 282x400mm
6. 2 placas de aluminio para las placas laterales de corte
   Dimensiones: 2 x 195x400mm

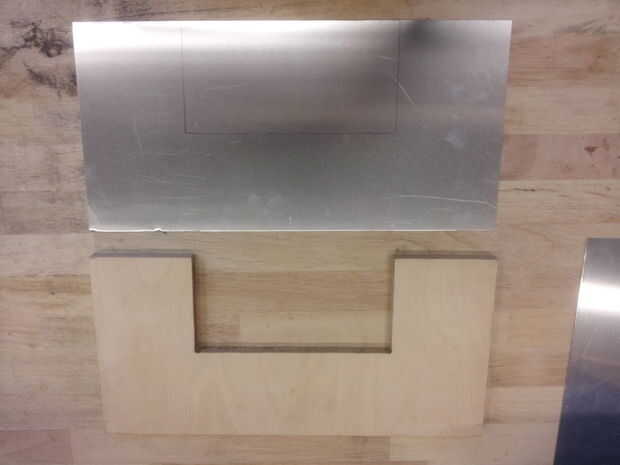

   Foto 4
7. Orificio para el elemento de calefacción de uno de aluminio de las placas laterales
   Dimensiones: 100x200mm - centrado
8. Pegar las placas (2 componentes) el aluminio a las placas superiores y laterales de multiplexores

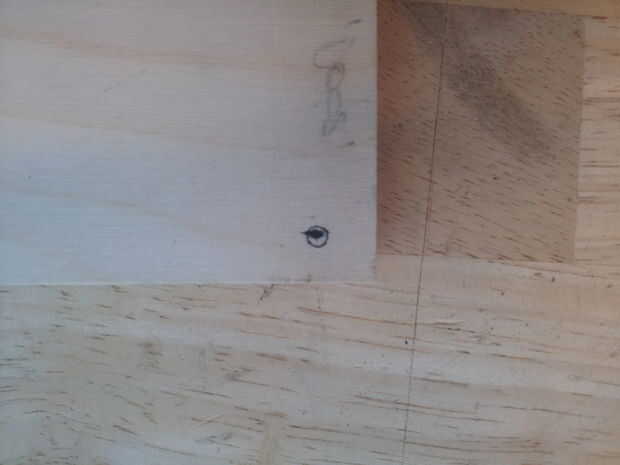

9. Agujeros de 2mm en el complejo

   (para unir las placas múltiplexes a unos de otros)

   Para las placas laterales: a 15mm de los lados (superior e inferior)

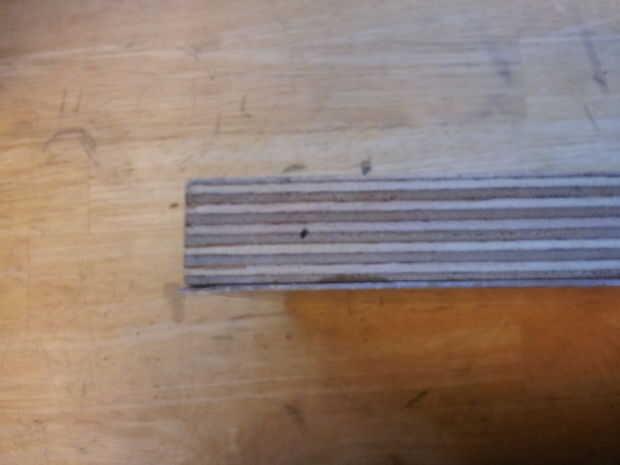

   Foto 5
   Para la placa superior: 9 mm de lado de te (de la placa superior es más pequeña que las placas laterales 388-400 y se debe colocar centrada sobre las placas laterales te)

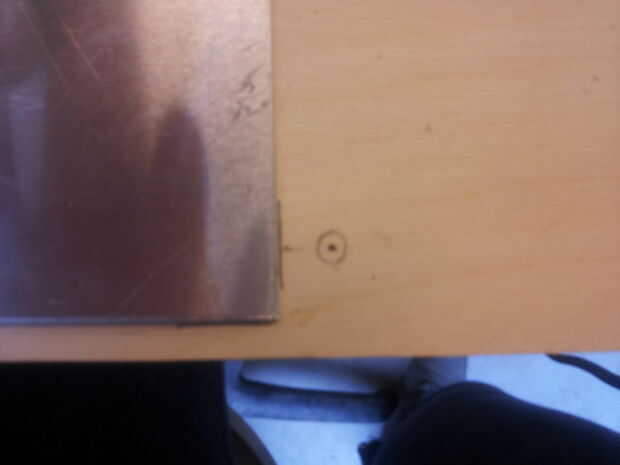

   Foto 6

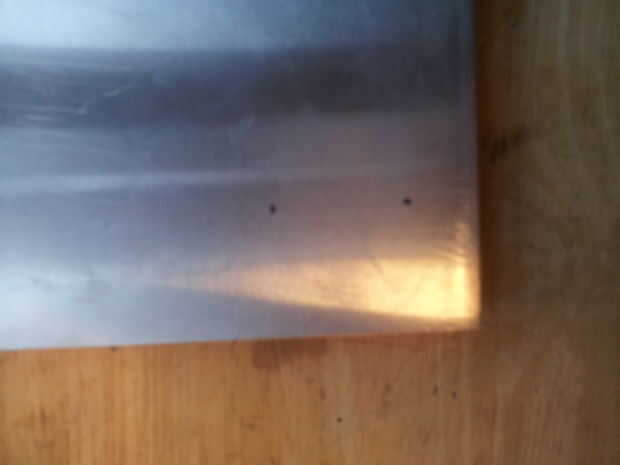

10. Agujeros de 2mm en las placas laterales del multiplexores a 30mm de los lados
    (para fijar los perfiles en L)
    Foto 7

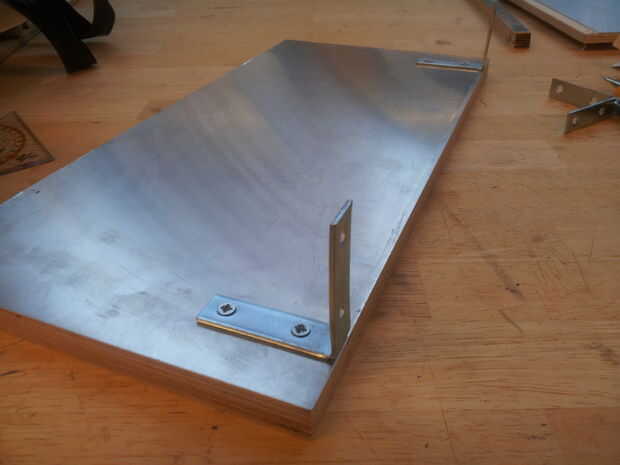

11. Fije los perfiles de L a las placas laterales con tornillo
    Foto 8
12. Trazar y taladrar los agujeros de 2mm para los perfiles en L en el topplate
13. Coloque la placa superior a las placas laterales con tornillos
    Asegúrese de que el aluminio tiene el interior de la caja
14. Fijar los perfiles en L de las placas laterales a la placa superior
15. Volver a "Plato principal"
