DIY prototipo impreso fabricación de placa de circuito (PCB) (1 / 7 paso)

Paso 1: circuito CAD diseño

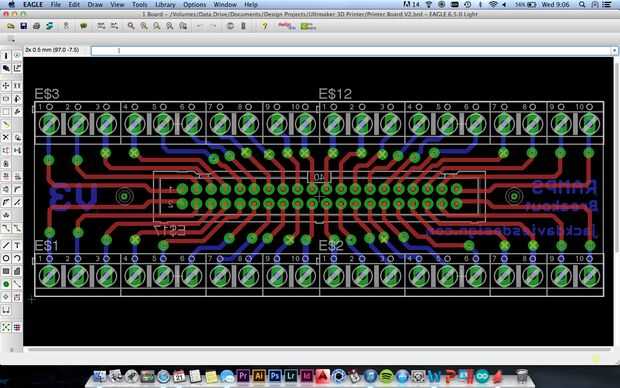

La primera etapa de la fabricación fue diseñar el diseño utilizando un paquete de CAD. Opté por usar CAD de águila que tiene una versión gratuita que era apropiado para mis necesidades y es muy popular dentro de la comunidad cafetera, también he utilizado en el pasado así que era bastante fluida en su sistema de operación y función. He creado esquemas del circuito básico que encamina luego en un archivo de la Junta.
