DIY prototipo impreso fabricación de placa de circuito (PCB) (3 / 7 paso)

Paso 3: Impresión de la plantilla

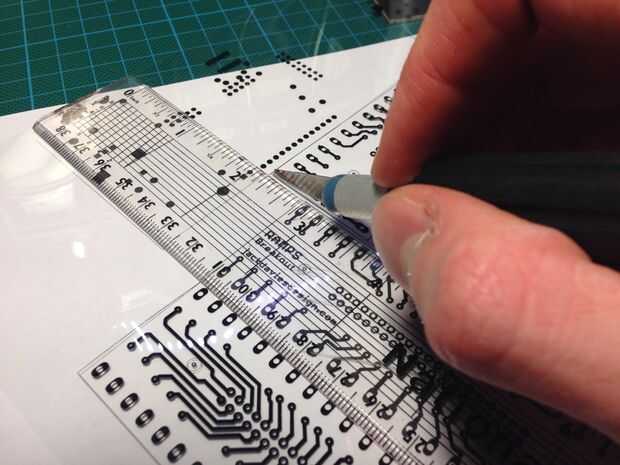

Después de la etapa de diseño de computadora las almohadillas, Vias y capas superiores fueron exportadas de Eagle para las placas de caras solo y una capa inferior adicional para placas doble caras. La obra de arte fue reflejado e impresa en hoja de acetato transparente; Imprimí dos copia para que 2 hojas podrían ser capas para eliminar y fugas de luz que podrían ocurrir debido a la cobertura de tóner desigual.

Tengo la hoja de acetato de WHSmiths en el Reino Unido, se puede comprar en línea también.
