DIY pulsera brillante (4 / 10 paso)

Paso 4: Realizar el circuito

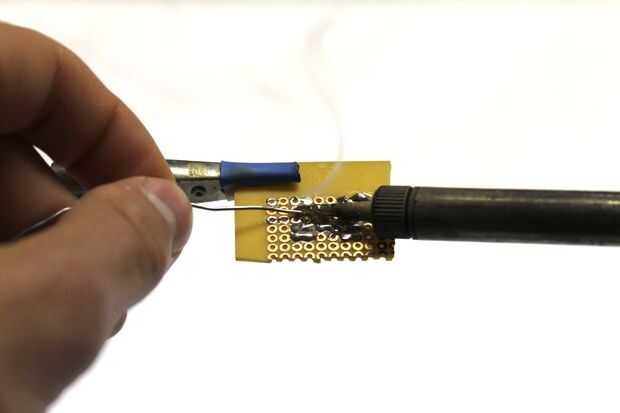

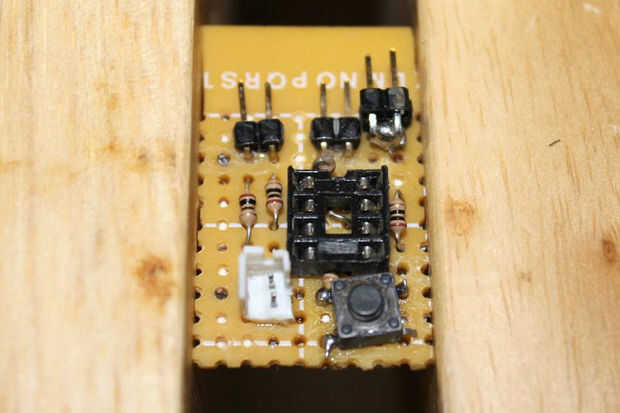

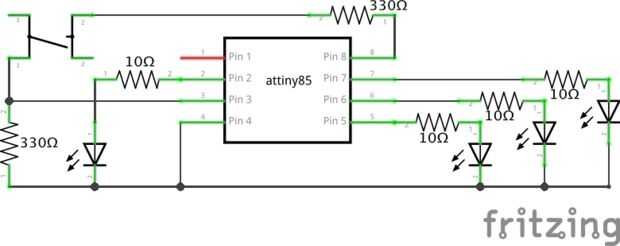

Este simple circuito le permitirá un ATtiny85 controlar 4 LEDs de alta potencia y leer un empuje de botón momentario. El truco al realizar este circuito es todo lo de la soldadura después el perfboard es cortar y perforar. No hacer eso y me habría ahorrado mucho tiempo.

Para hacer las cabeceras del terreno, simplemente apilar dos cabezales ángulo recto encima de la otra y la soldadura.

Algunas notas:

  • Puesto que es una pequeña tabla, puede que necesite ejecutar algunas resistencias bajo el titular de la IC
  • La parte inferior del tablero es muy incomoda al tocar la piel, por lo que cubrí la parte inferior con una capa de Sugru
  • Si tienes cualquier duda sobre el circuito, me preguntan en los comentarios!
