DIY RAM memoria registro estilo (3 / 4 paso)

Paso 3: El circuito

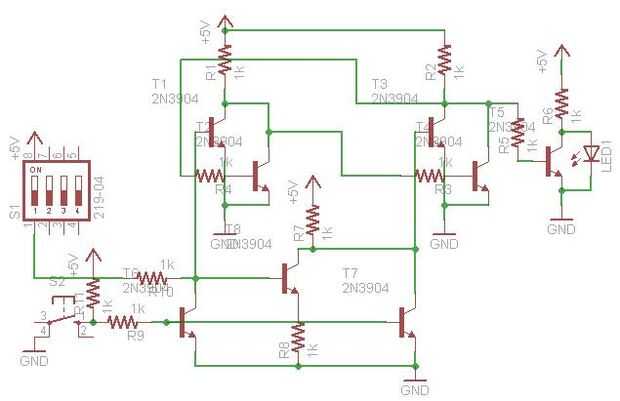

Así que ahora que ya sabe lo que está sucediendo, podemos empezar a construir el circuito. Cuando a partir de la construcción, recomiendo colocar los transistores de puerta ni en el tablero primero. hace mucho más fácil ir a lo largo de las cosas. El transistor de salida es necesario porque no hay suficiente potencia para manejar el led brillante.  Si observas, es un inversor en el diagrama del circuito, sin embargo, si o no usted tiene que invertir la señal que va para el led se basa en que puerta ni tomar la salida.  Si estado del led es opuesto de los datos de entrada, entonces debe cambiar que usted toma la señal de la puerta NOR, o cambiar la salida del transistor (invertido o no invertido).
