DIY rata clon guitarra efectos Pedal de distorsión - la rata muerta (3 / 5 paso)

Paso 3: me encanta el olor de la soldadura en la mañana...

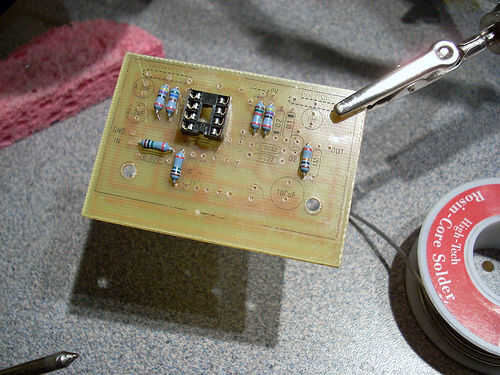

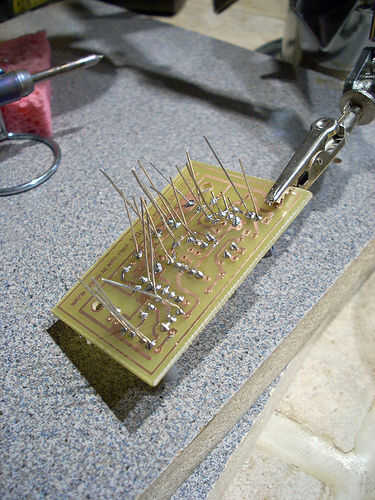

Siempre es mi parte favorita. A raíz de la disposición en el archivo PDF siempre empiezo con resistencias primero. Si no sabes como leer una resistencia te recomiendo imprimir un gráfico de la web de referencia para que pueda mantener los valores rectos y no mezclarlas durante la compilación. También puede establecer su multímetro en Ohms y medirlos individualmente, si sus resistencias tolerancia del 5% entonces la resistencia de un resistor de 100 ohmios podría ser de 95 a 105 ohmios y siendo en spec.

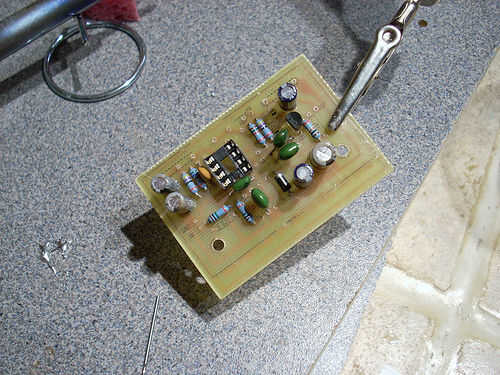

A continuación pasar a los diodos y los condensadores. Los flujos actuales sólo un camino a través de un diodo así que ten la dirección así que no instalarlo al revés. Cerámica y condensadores de la película no son polarizados por lo que puede soldar en cualquier dirección pero los casquillos electrolíticos (ronda puede buscar unos) están polarizados lo hacen seguro que se colocan correctamente, o que podrían explotar. (Generalmente hay una raya que corre por el lado de la lata con un "-" signo que corresponde a la pata negativa del condensador. El diagrama de diseño de circuitos siempre tiene un signo "+" en él donde va la pata positiva.)

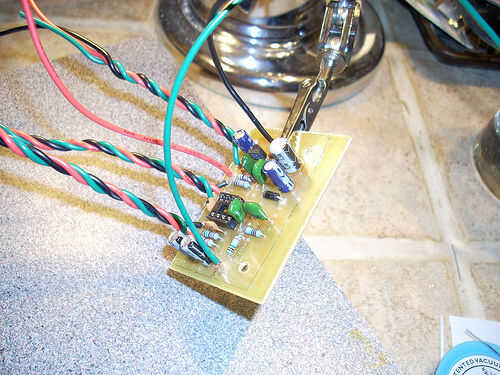

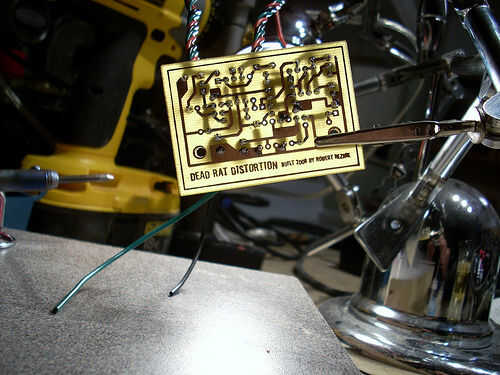

Aunque no en la lista de piezas, compré un zócalo del IC 8-Pin para el LM308 así que podría cambiar hacia fuera con otros chips de Op-Amp más tarde si quería hacer cualquier mods sin tener que desoldar nada. Puede obtener un conjunto de 2 en la RatShack.69 centavos... parte # 276-1995. Después de que los componentes se sueldan luego preceden a los cables. Compré un pack de tres de alambre calibre 22 en RadioShack que viene en negro, rojo y verde, así que podría mantener los colores caminos similares para un montaje de prueba de tonto.

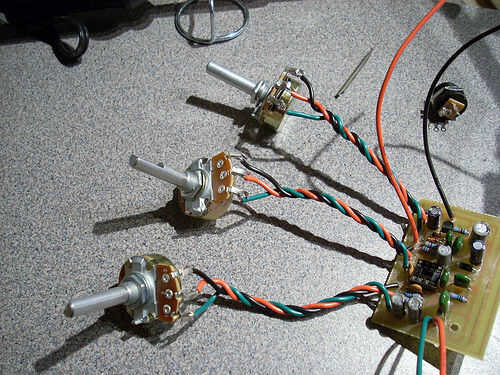

Las ollas a los cables de soldadura, prestando atención a la orden (esto es donde los cables de diferentes colores ayuda a salir. Me gusta torcer similares paquetes de alambre para mantener las cosas organizadas y mantenerlos fuera del camino. Recuerde que en el esquema que se muestran las macetas boca abajo así que mantenga esa en mente al soldar.

Bien, permite exponer el caso y la materia en todos juntos!
