DIY: Relé Interruptor regulador del motor de-Arduino (1 / 4 paso)

Paso 1: Conectar el motor y potencia

Conexiones:

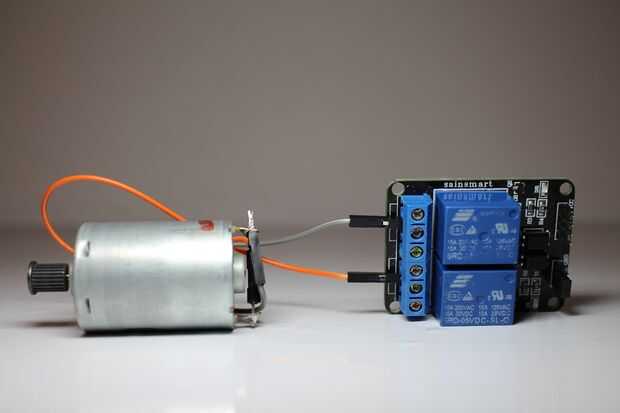

Motor positivo - relé interruptor 1 entrada com.

Motor negativo - relé interruptor 2 entrada com.

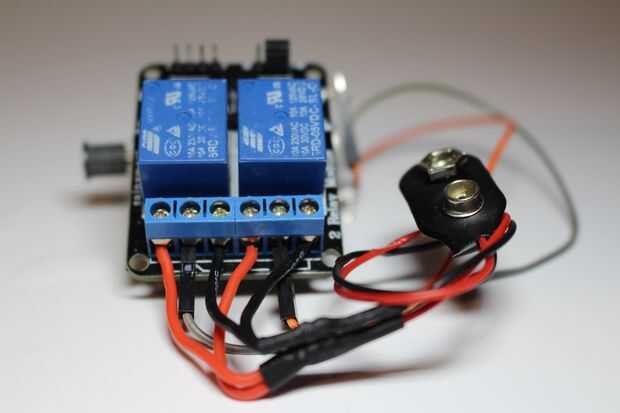

9V batería positiva - relé interruptor 1 NO y relé interruptor 2 NO

batería de 9V negativo - relé interruptor 1 NC y relé interruptor 2 NC

Cada interruptor de relé tiene tres entradas

NO (normalmente abierto), NC (normalmente cerrado) y COM (común)

En este proyecto, ambos cables del motor se conectarán a cada una de las entradas COM (medio) de los interruptores de relé.

El cable positivo de la batería de 9v se conectará a cada una de las entradas (de arriba) NO.

El cable negativo de la batería de 9v se conectará a cada una de las entradas de NC (abajo).

Esta fuente de alimentación externa (9v batería) se utilizará para alimentar el motor. Esto puede modificarse para controlar la velocidad del motor.
