DIY: Relé Interruptor regulador del motor de-Arduino (2 / 4 paso)

Paso 2: Conectar el Arduino

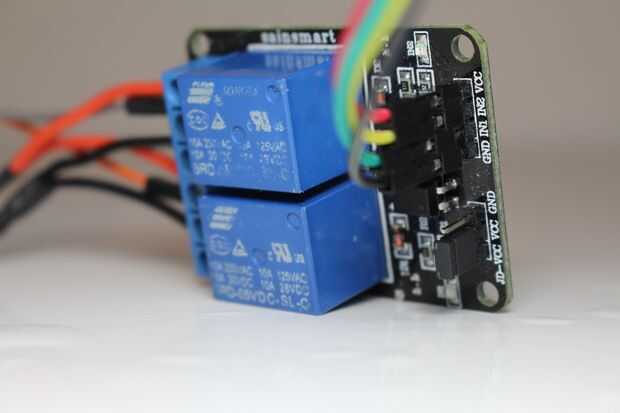

Conexión:

Arduino 5v pin - pin de VCC de módulo de relé

Perno de Arduino GND - relé módulo GND pin

Arduino pin #7 - módulo de relé 1

Arduino pin #8 - módulo de relé IN2

Después de terminar conexión del motor, todo lo que necesitamos hacer es poder el propio módulo de interruptor de relé. usando arduino, podemos conectar los cables y enviar señales para activar el relé.
