DIY Servo Tester Arduino (2 / 3 paso)

Paso 2: Instalación de componentes electrónicos y cables

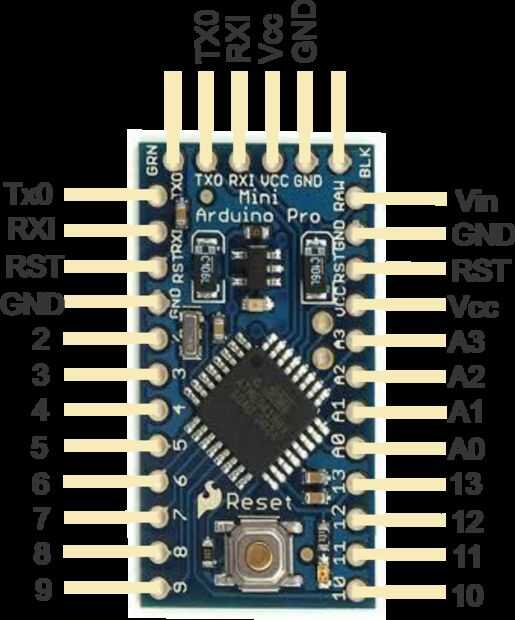

Pines de Arduino Mini Pro no.

2 - manual modo LED

4 - Nutral modo LED

6 - modo LED

9 - activar entrada de pulsador

10 - señal servo

A0 - señal de entrada de potenciómetro

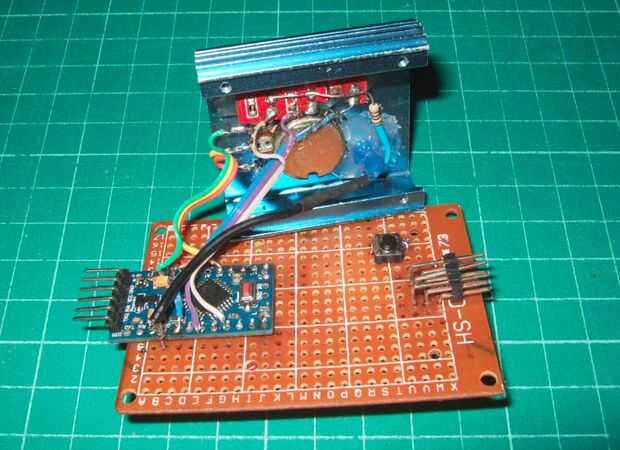

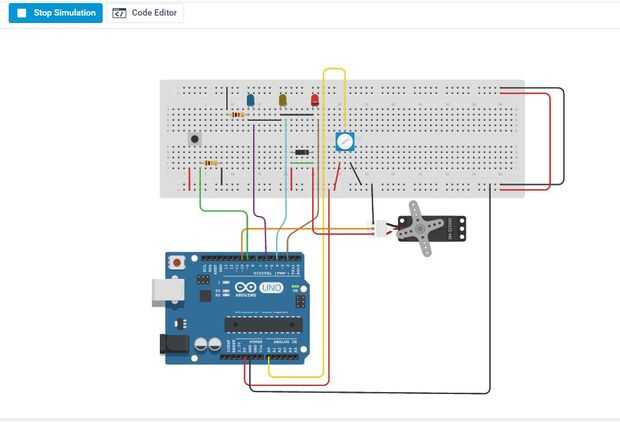

Conectan todas las partes como cuadros. Utilizar equipos de soldaduras y fijar las piezas en su lugar por la pistola de pegamento caliente.

El diodo 1N4001 protegerá Mini controlador servo corto circuito o conexión cabecera de NIP incorrecto.
