Paso 2: La Junta de creación de prototipos.

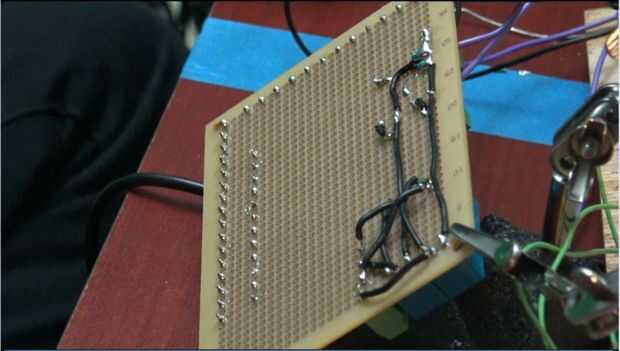

No tienes que hacer un Proto-board, pero es bonita y mantiene las cosas organizadas.

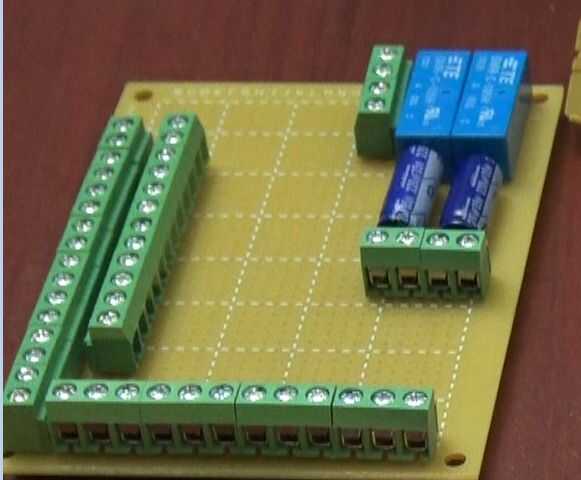

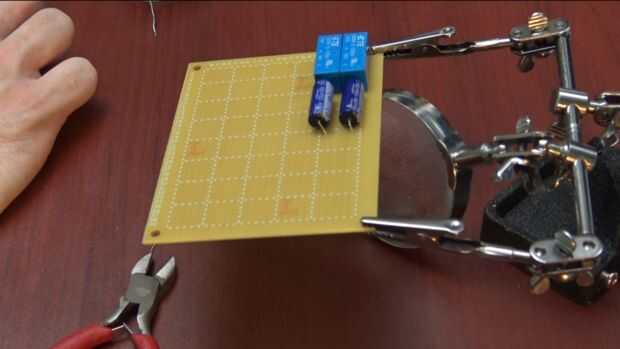

Puedes ver el relé (las cosas cuadradas) conectado a los condensadores. También usé terminales para conectar los cables de la tarjeta controladora para los interruptores. También más adelante agregué terminales para la conexión USB de alimentación y tierra a los interruptores. Puede utilizar el diagrama de abajo para saber cómo conectar los interruptores. Encontré el diagrama y las instrucciones aquí.
Una vez tuve el proto-tablero acabado y alimentación USB y tierra conectan, he probado el circuito con la alterna y conectado a la tarjeta controladora. Esto funcionó muy bien.
