DIY-SLS-3D-Printer (11 / 30 paso)

Paso 11: Conectar la segunda etapa a la caja de madera / instalar los motores de empuje

Lo que usted necesita:

• 2 x Motor de la Nema 17
• 2 x Motor de empuje impreso parte
• 2 x parte impresa rodillo empujador
• 8 tornillos de x M3x8mm
• 12 x tornillo M5x10mm DIN912
• 2 x 608zz rodamientos

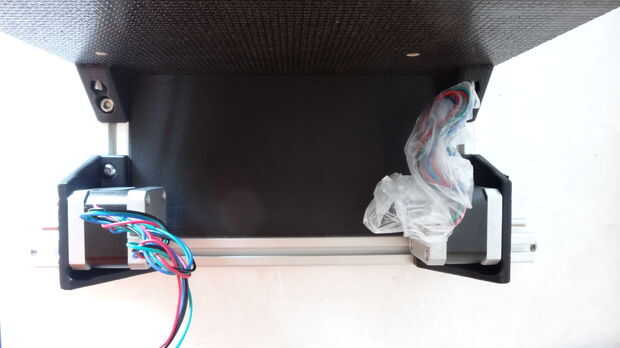

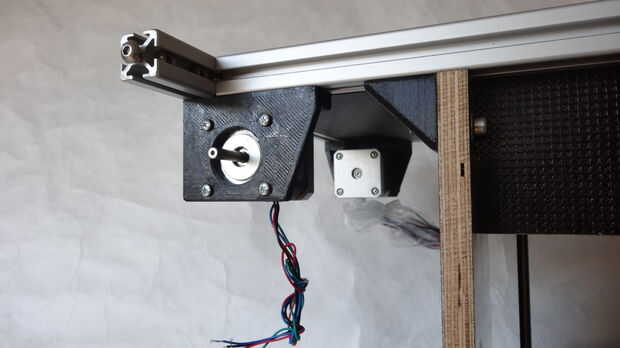

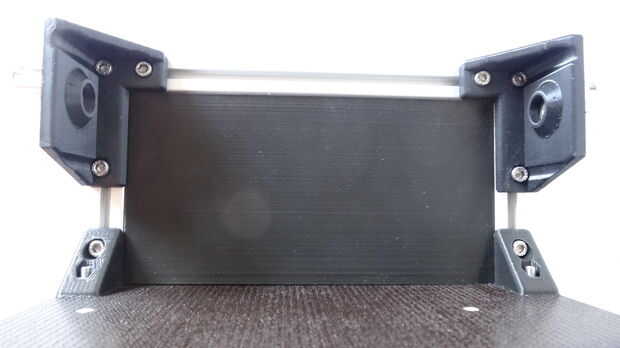

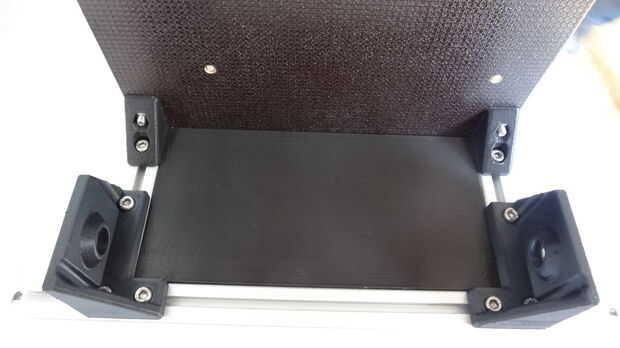

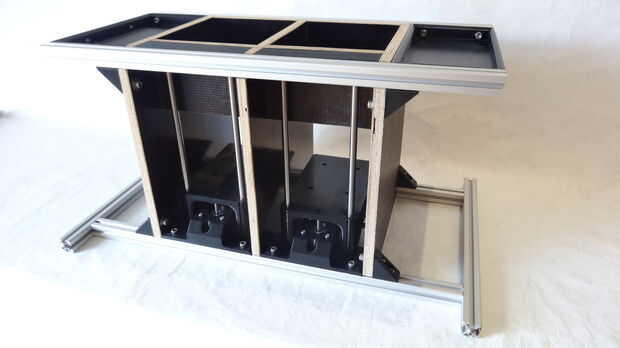

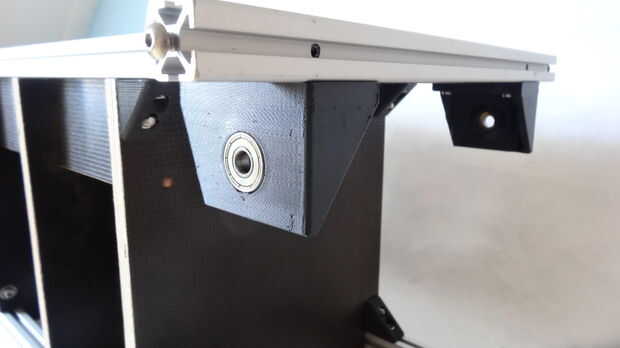

Primero tienes que conectar la segunda etapa a la caja de madera como la primera etapa. Simplemente utilizas tornillos M5x25mm. A continuación, puede adjuntar la parte impresa motor del empujador para la segunda etapa. Atornille la pieza impresa a la extrusión mediante tres tornillos M5x10mm DIN912. Para el motor de la Nema 17 utilizas tornillos m3x8mm. Una vez había enroscado el motor a la parte impresa usted colocar una polea GT2 20 a la motorshaft. En el otro extremo de la segunda etapa, sujetar las piezas impresas de empujador rodillos. Entonces empujas un 608zz rodamientos dentro de las piezas impresas. Esto es necesario para la barra lisa de 8mm, que se inserte más adelante.
