DIY-SLS-3D-Printer (14 / 30 paso)

Paso 14: Y-transporte

Lo que usted necesita:

• 2 x Y-transporte
• 4 tornillos de x M4x40mm DIN912
• 8 x F624zz cojinete
• 8 x M4 auto bloqueo de tuerca hexagonal
• 4 x M4 arandela
• 4 x LM8UU

Este es el primer paso para el X / Y movimiento lineal de láser. La X Y movimiento de esta impresora basada en núcleo XY. Si no sabes lo que es COREXY, por favor visite el th. El cinturón es apropiado en diferentes niveles, por lo que las correas no frotan a unos de otros. La gran ventaja de COREXY es, que el peso de la masa en movimiento es menor que conventionell sistemas cartesianos. Esto significa que usted puede conducir muy rápido, porque no necesita tanta fuerza para acelerar la masa. He probado 400mm/s en mi impresora :-)

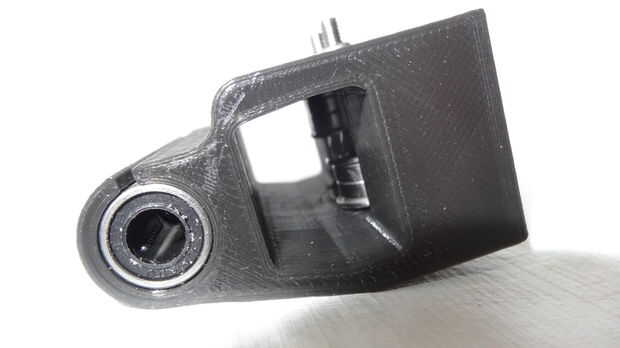

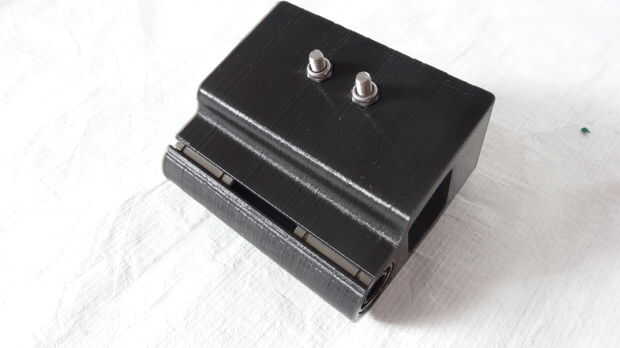

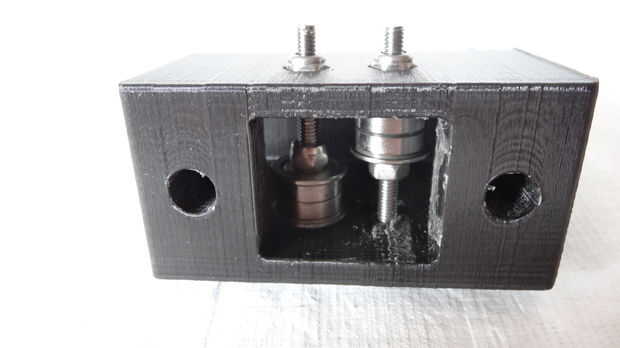

Para construir el carro Y, por favor mire las fotos. No olvides de tornillo del F624zz en diferentes niveles. Más tarde esto será muy importante.
