DIY sobrealimentado Bluetooth altavoz (v2.0) (14 / 20 paso)

Paso 14: Fabricación del amplificador

¿
Has decidido, si usted debe comprar dos "Módulos de amplificador 2x3W" o hacer uno para ti mismo? Si no tienes cuatro fichas 8002B, entonces mejor ir con el módulo amplificador hecho listo. Sólo cuestan $2,90 cada uno, además de dx.com los buques gratis!

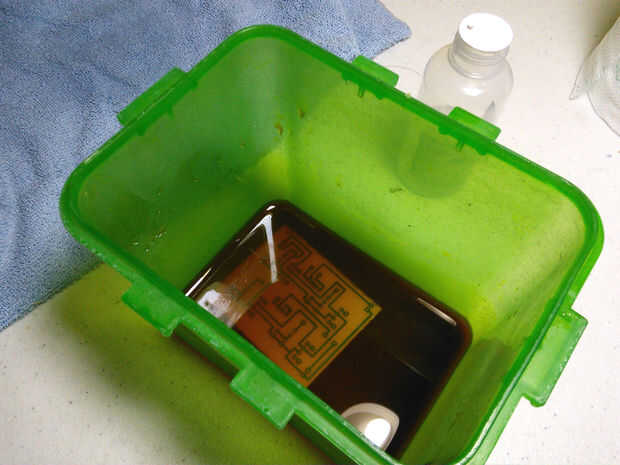

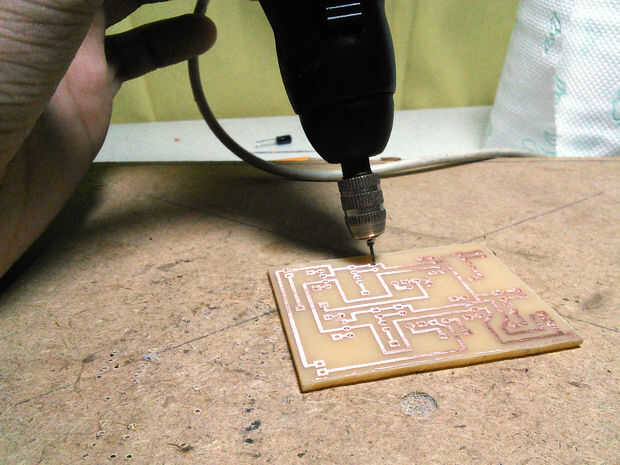

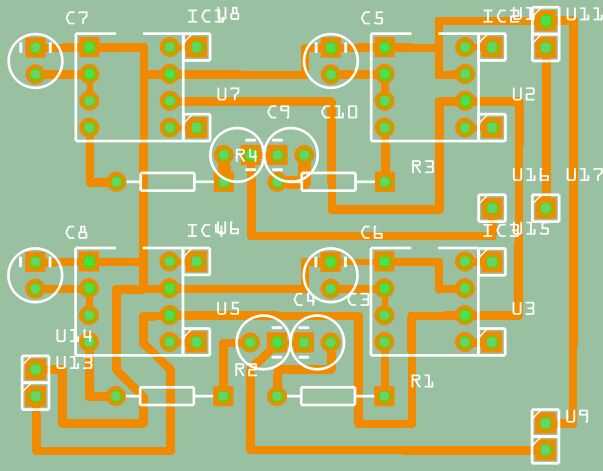

Si eres un adicto del altavoz de Bluetooth y ha salvado más de tres altavoces BT, entonces lo más probable es que tiene cuatro fichas 8002B esperando reciclar. Si has conseguido encontrar que cuatro de los chips de entonces, podría comenzar a hacer el PCB. I proporciona un diseño de PCB descargable con dimensiones fijas. El esquema explicará el valor de la pieza.

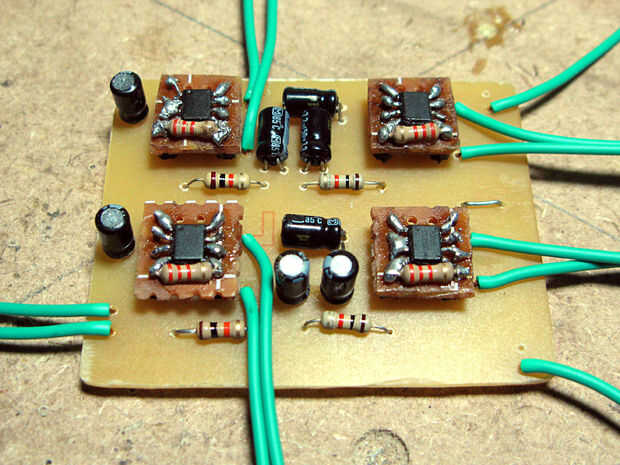

Convierte las virutas de SMD a DIP: Leer mi guía

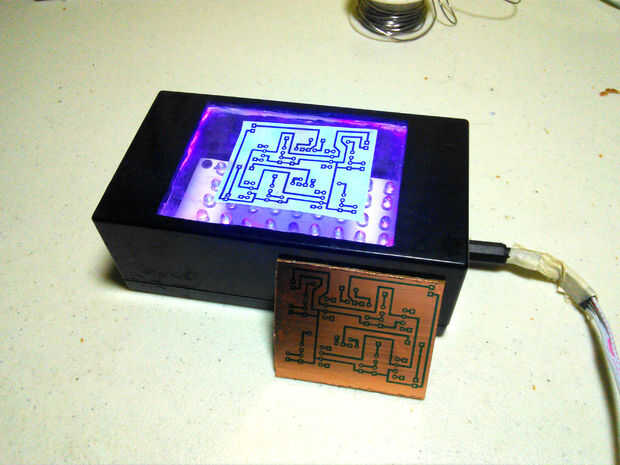

Mi PCB el Tutorial completo: Circuito modificado para requisitos particulares DIY

Amplificador mono DEMO - prototipo protoboard
