Paso 5: eléctrica!!!!!!
Esto es donde aprendí la mayoría!!!!
Última vez funcionó muy bien pero mi carga fue demasiado para mi termostato. Era clasificado en 10 amperios pero carga era 12.5 amperes.
÷ 1500W 120V = 12.5 amperes
Solucioné este problema con un relé de estado sólido, SSR. Que no tienen partes móviles y activar sólo cuando una corriente se pasa aunque lo. Así, cuando se enciende mi termostato completa el circuito y luego la SSR se enciende y activa el elemento.

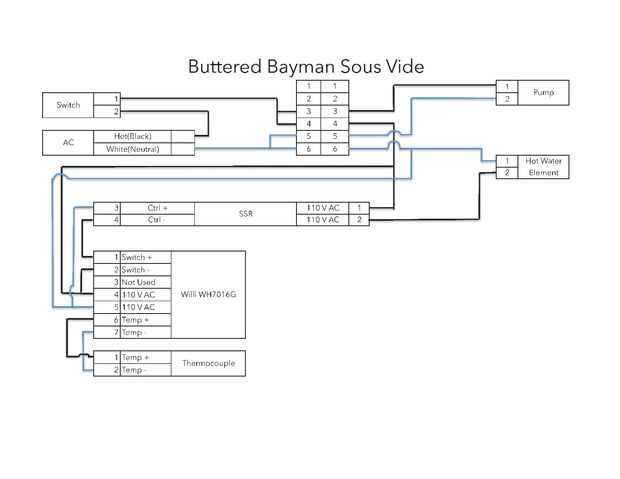

Dependiendo de cómo funciona el termostato podría tener para atar con alambre diferentemente. Mina no fuente de energía hacia fuera, casi se conecta el circuito. Por lo que cuando gira en su conmutador compite en el circuito. Otros tienen energía directa hacia fuera. Por favor mire el diagrama del circuito para el termostato.

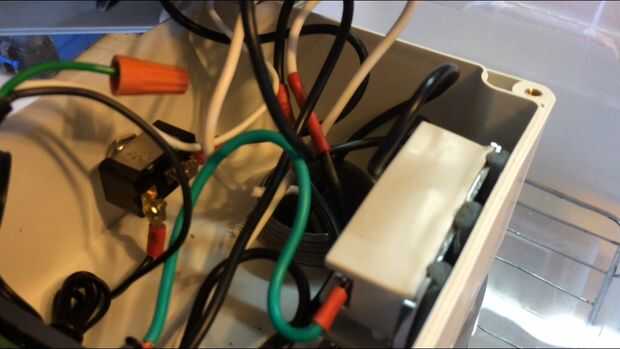

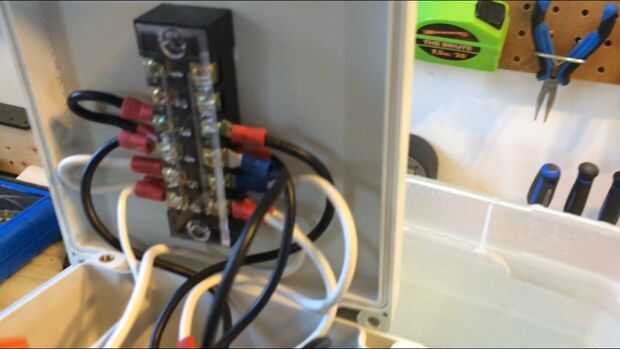

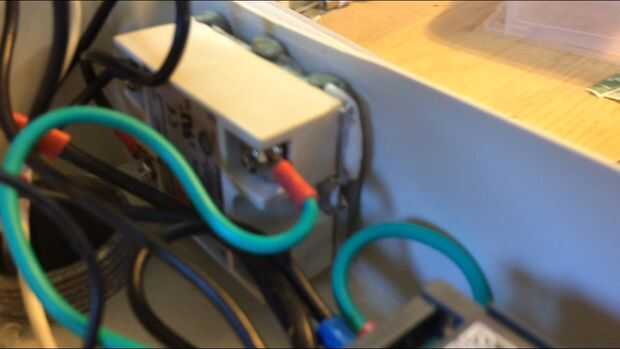

Puedes ver lo que es un lío mezclado parece en las fotos pero con el diagrama tiene sentido.
Con mi termostato debía tratar la eléctrica como dos circuitos separados.
Uno provee el poder para el termostato, la bomba y la SSR.
El otro es completado y suministra la potencia al elemento cuando el SSR.
Usted notará que el SSR tiene un terminal positivo y negativo. Esto sólo es importante cuando se utiliza CC, estamos utilizando AC por lo que no tienes que preocuparte en absoluto.
Explico el cableado pero el diagrama hace un mucho mejor trabajo entonces podría y si tienes alguna duda por favor no dudes en preguntar.
Si usted es afortunado tener un termostato o un PID que suministra alimentación directa entonces sólo simplifica el cableado enganchando el poder los terminales de CA y luego las salidas a la SSR.
