DIY Stylus capacitiva (1 / 7 paso)

Paso 1: Antecedentes

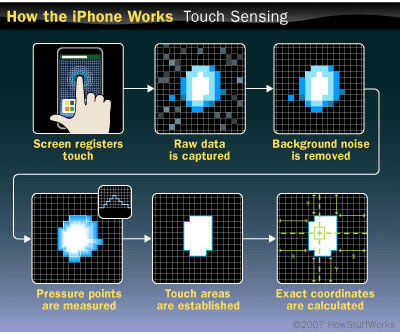

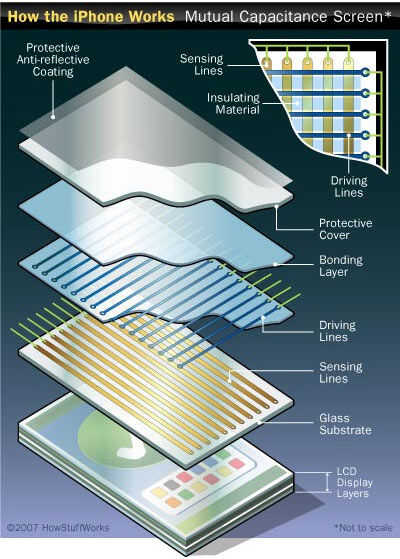

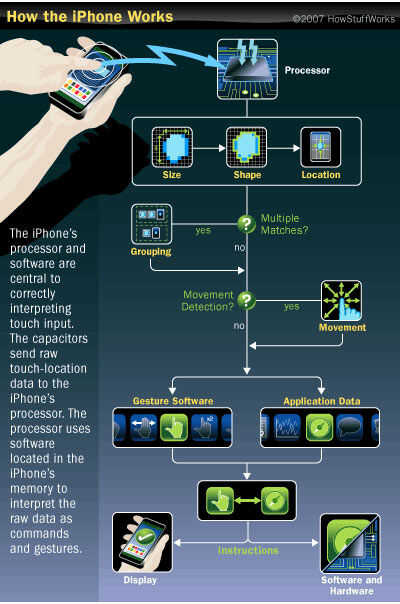

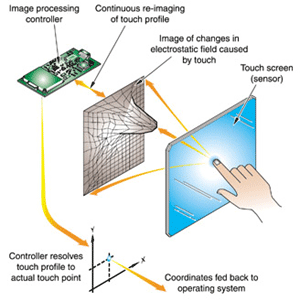

Hay varios tipos de detección capacitiva. Pero en general, funcionan con una serie de sensores para supervisar el campo electrostático alrededor de la pantalla. Cuando el dedo toca la pantalla, cambia la capacitancia eléctrica de la parte de la pantalla. Esto se detecta como un cambio en voltaje en varios lugares. El microprocesador captura, filtros y analiza los datos. Luego calcula las coordenadas de donde se produjo el toque. Puedes leer más sobre detección capacitiva aquí: http://en.wikipedia.org/wiki/Capacitive_sensing

Cuando se utiliza una aguja, se aplican los mismos principios. La única diferencia es que la aguja está actuando como un conductor para transmitir la carga eléctrica entre la mano y el teléfono. Para funcionar correctamente, un stylus capacitivo debe cumplir varios criterios.

1. una superficie conductora: debe ser conducta capaz de una carga eléctrica entre la mano y la pantalla. Si el material es muy resistente o si la distancia entre la mano y la pantalla es demasiado grande, la señal de llegar a la pantalla puede ser demasiado débil para ser detectado.

2. al menos 1/4 pulgada de ancho: al filtrado de datos, el procesador ignora las áreas que son significativamente más pequeñas que la punta de un dedo humano. Esto ayuda a evitar la activación accidental. Tener un lápiz que es 1/4 pulgada de ancho asegurará que existe suficiente área superficial para ser detectado.

3. un extremo relativamente plano: tiene una punta plana asegura que toda la cara puede acercarse lo suficiente a la pantalla para ser detectado.

4. una superficie lisa: Esto asegurará que no raye la pantalla.

Siguiendo estos criterios, puede encontrar una amplia variedad de temas comunes que pueden utilizarse para activar una pantalla táctil capacitiva. Aquí están cinco de mis diseños favoritos para un DIY stylus capacitivo.
