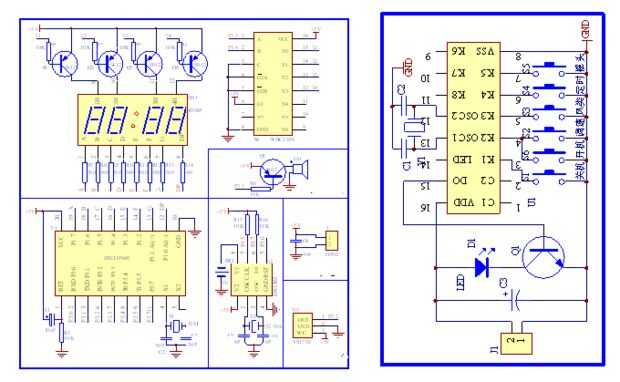

Paso 1: Diagrama del circuito esquemático
Todo el sistema se compone de sistema mínimo de MCU, receptor de infrarrojos, pantalla circuito, circuito de timbre, el reloj chip y fuente de alimentación.
1 MCU mínimos sistema: U1 (STC11F04E), POR compuesta por C1、R5, el circuito del reloj formado por C2、C3、Y1
2 receptor infrarrojo de circuitos: U3 es responsable de recibir la señal que se envía por control remoto. Después de la amplificación, toda la línea de salida del 1 pin y enviar a MCU para procesar.
3.display circuito: U4 (74HC138D) tubo de decoder、Q1-Q4、R7-R14 y digital 3-8 que tiene el ánodo mismo.
4 circuito de timbre: R6、Q5 y LS1, el tono de tecla del reloj, el sonido de cada hora de la campana, la campana del reloj. Esos sonido salida de P3.1 puerto del MCU y un sonido por Q5 conducción LS1
5 reloj de chip: U2 (DS1302) 、Y2、C5、C6 y BT1
6 fuente de alimentación: J1 Conecte alimentación y suavizado de C4.
