Paso 1: El diseño
Se requiere el túnel de viento para ser eficaz, pero también tuvimos que construir rápidamente. Mientras que tuve un poco de espacio disponible que no quería permanentemente lo dedican al túnel de viento, así que la capacidad para desmantelar y transportar era parte del diseño.
Este diseño es para un túnel de viento abierto retorno como se describe aquí, que es el mismo estilo que el original túnel de viento de los hermanos Wright. Tiene un ventilador en un extremo para sacar el aire el túnel y pasar por el modelo. Sensores se montan para contar cómo el modelo reacciona: un sensor para medir la elevación, un sensor para medir el arrastre. Se compone de tres secciones:
- El cono de asentamiento cámara y contracción. Esto es situado en el frente del túnel y usa para forzar un gran volumen de aire a través de una abertura pequeña para aumentar la velocidad del viento. Incorpora algunos huevo-cajón y malla para reducir la turbulencia del aire entrante.
- La sección de prueba. Esto es donde el modelo está montado en los sensores. Para permitir la visibilidad, está hecho de acrílico.
- La sección del difusor/de la impulsión. Situado en la parte posterior del túnel, el difusor mantiene el aire suavemente y desacelera como extis, mientras que la sección de la unidad es donde se encuentra el ventilador.

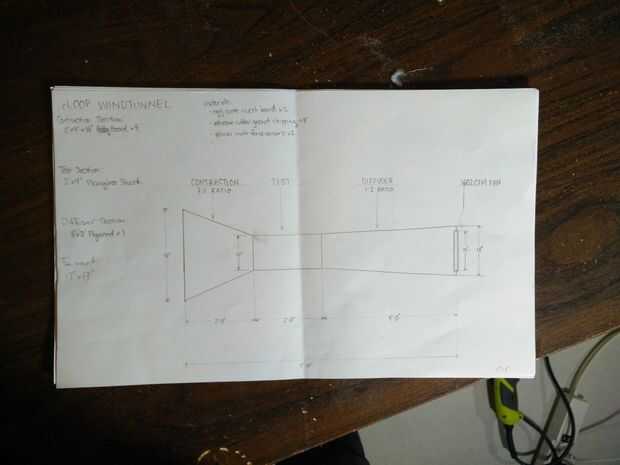

Este diseño totales 8' - 0" de longitud, con el cono de asentamiento y contracción siendo 2' - 0" de longitud, la sección de prueba que 2' - 0" de longitud y la sección del difusor/de la impulsión es 4' - 0" de longitud. Cada sección está construido por separado y conectado a través de los resortes a la sección de prueba - esta forma puede ser tirados aparte para almacenamiento y transporte.
