DIY Super Powerful LED Torch (3 / 4 paso)

Paso 3: Hacer el circuito...

Hemos hecho una linterna con dos modos de luminosidad fijados con la ayuda del interruptor deslizante...

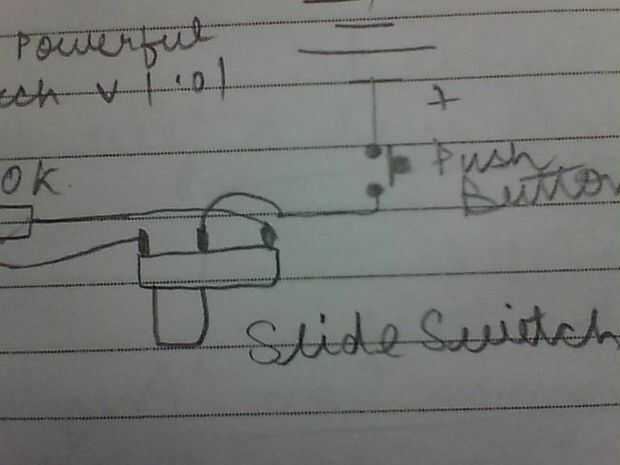

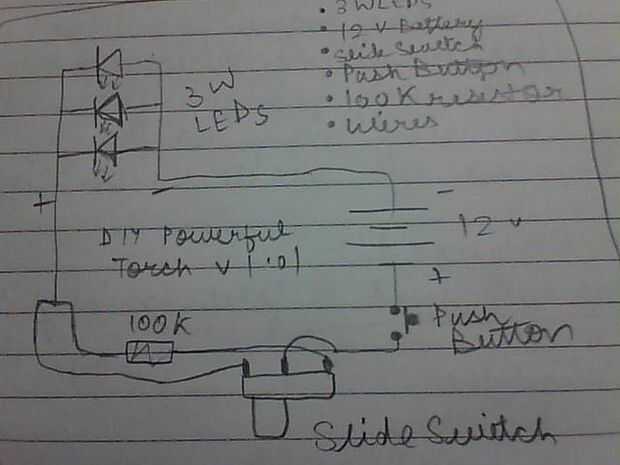

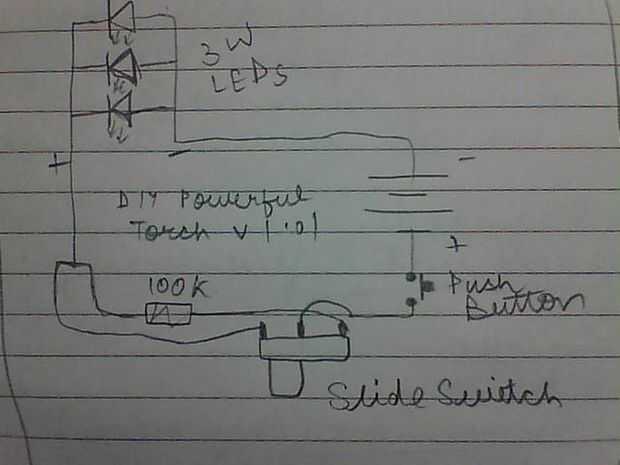

Con el diagrama del circuito para obtener ayuda con cuidado siga estas instrucciones a continuación:

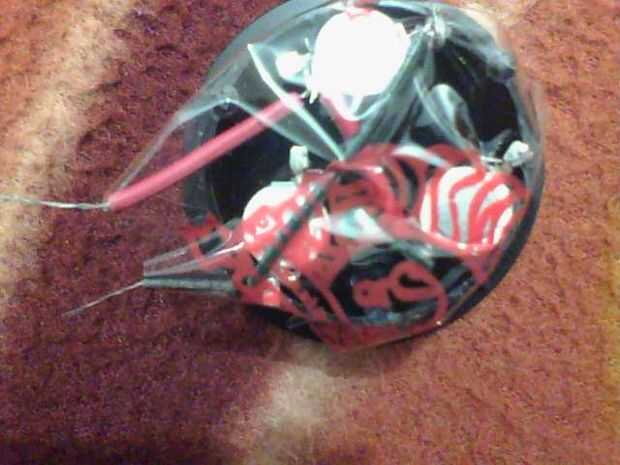

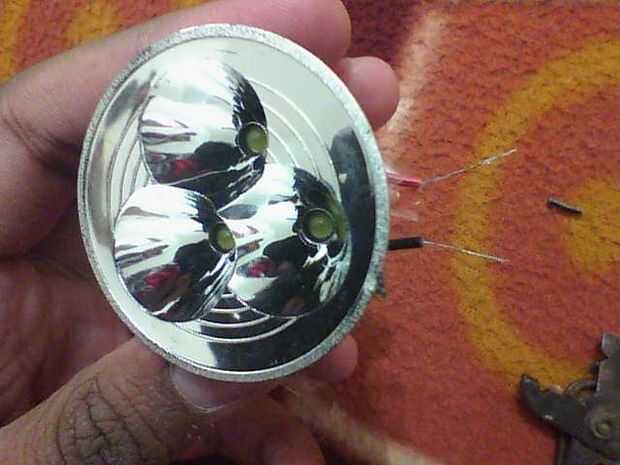

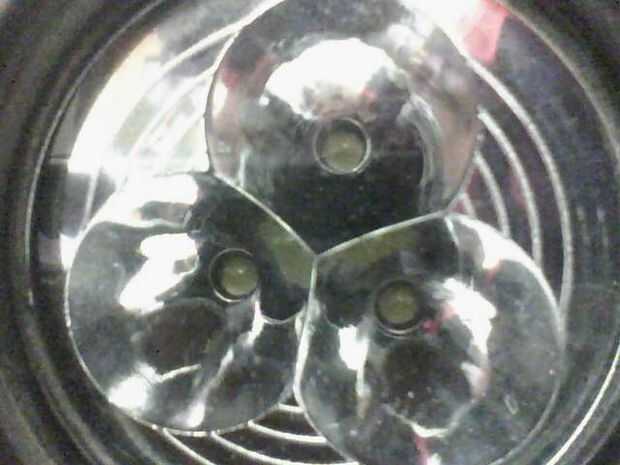

Primero conecte todos los leds de sus respectivos lugares y les de la soldadura...

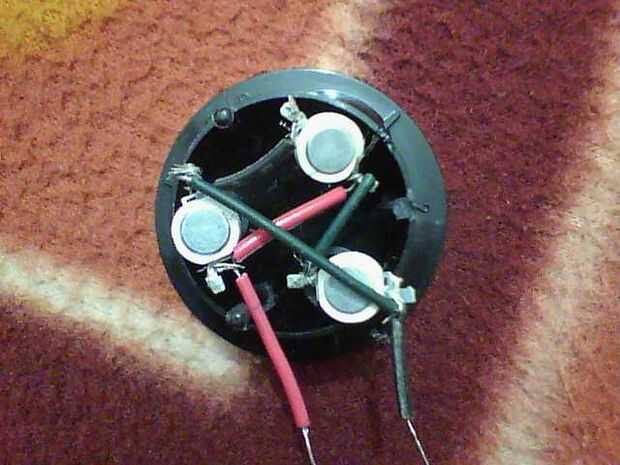

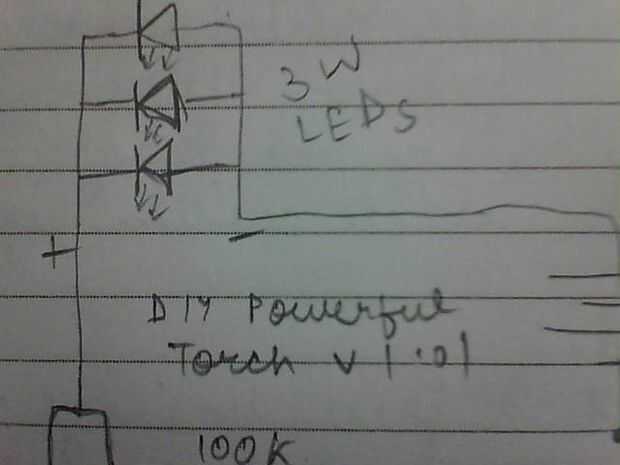

Conectar todos los LED paralelos que significa que conecte todos los + con los demás y tomar un alambre hacia fuera y cada uno

-uno con el otro y sacar un cable...

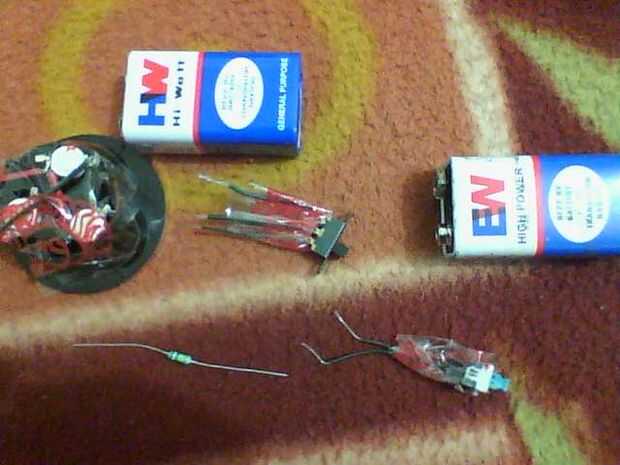

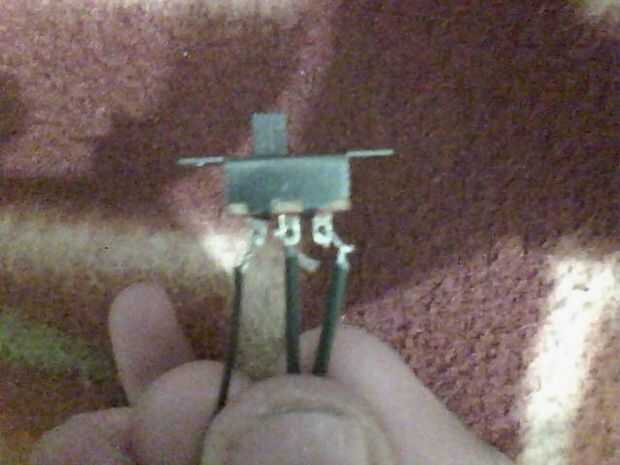

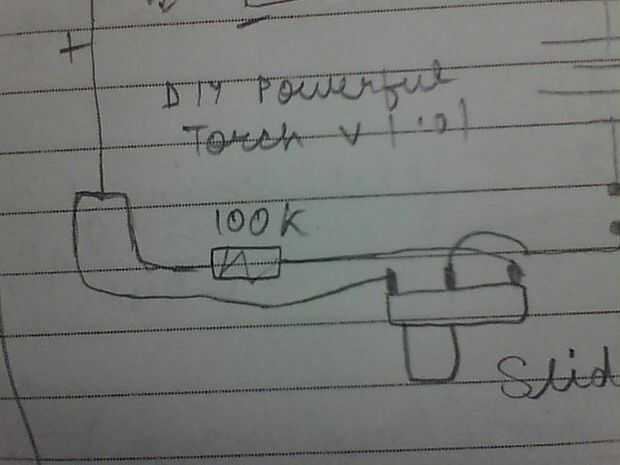

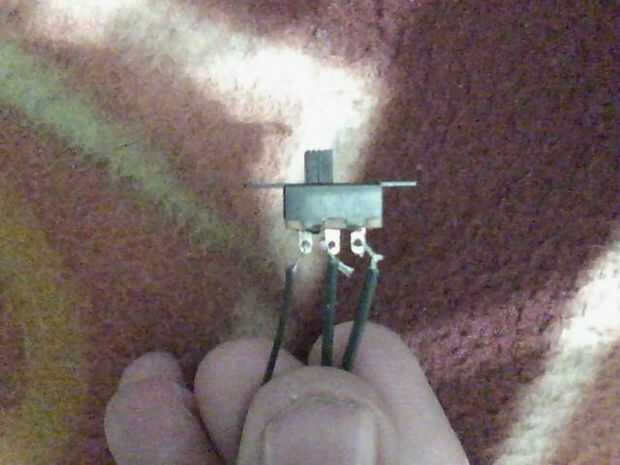

Luego tomar el interruptor y conecte su 1 º Conecte el + del LED...

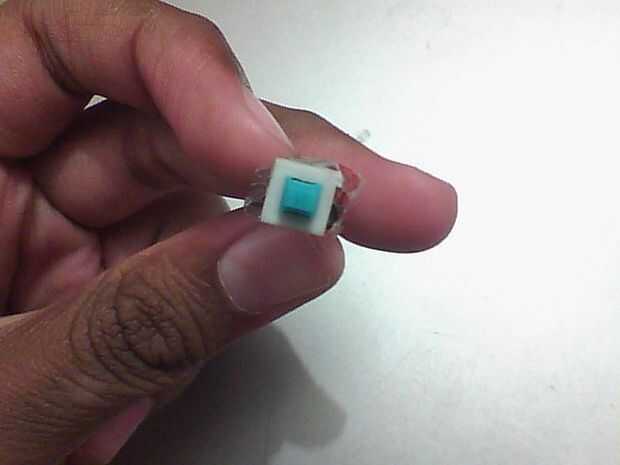

Entonces conecte su cable de 2 º a un cable desde el pulsador...

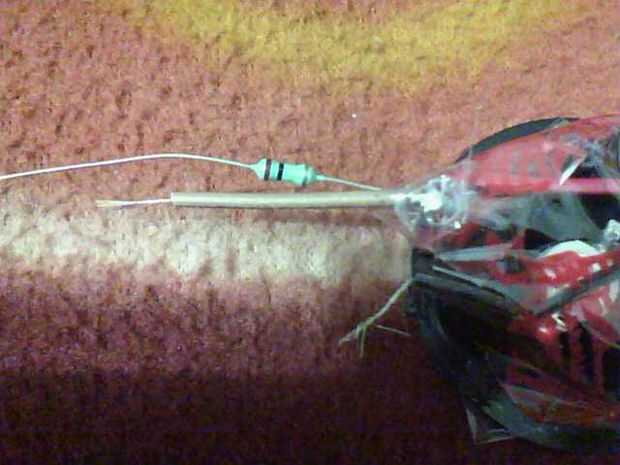

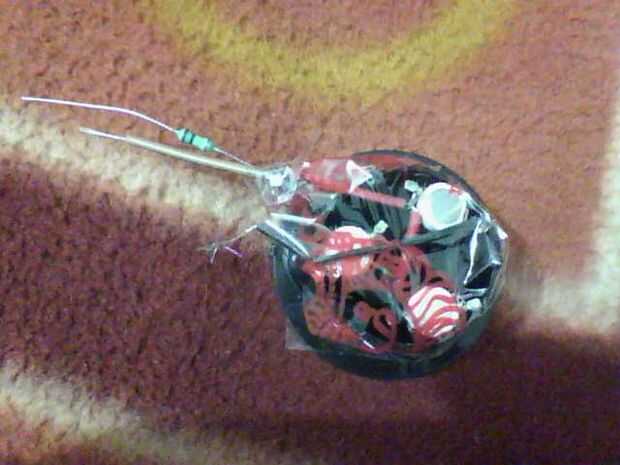

Entonces conecte su cable de 3 a la resistencia de 100K...

Luego conecte el otro extremo de la resistencia a + de leds...

Ahora toma el botón y conecte su otro extremo a + de la batería...

Ahora conectar el - de la batería a-de los leds...

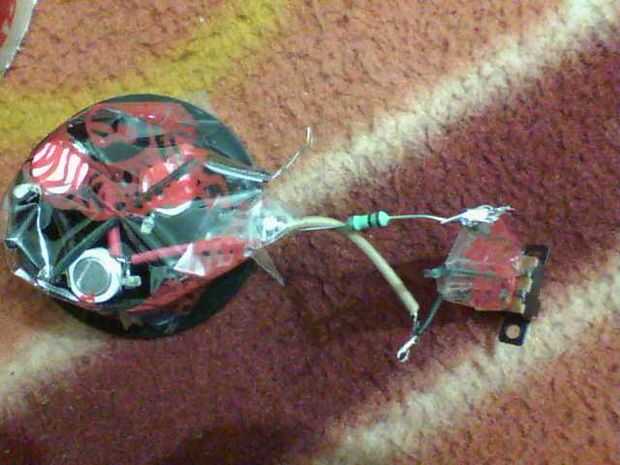

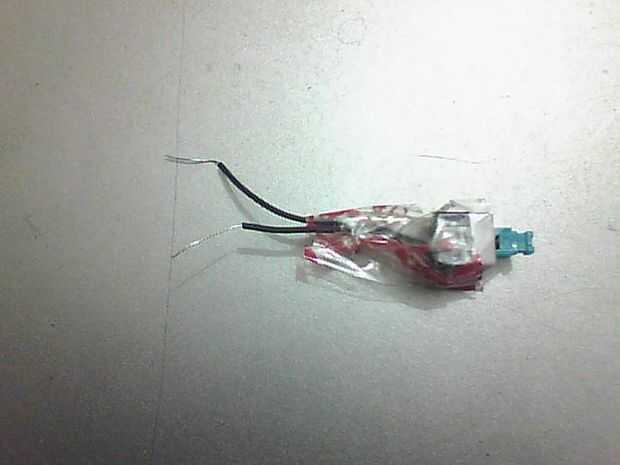

Ahora soldar las conexiones y asegure con cinta...

Esto completará el circuito y luego tienes que montar solo la antorcha...
