Paso 7: Prototipo en protoboard el circuito del amplificador
Ahora aquí empezamos con todas las cosas de electrónica. Desde la salida de cualquier dispositivo de audio no es suficiente que puede conducir un altavoz fuerte que puede propagar el sonido a través de su sala. Las señales de salida son suficiente para alimentar un altavoz que puede producir un sonido equivalente al de un audífono. Pero para producir un sonido ruidoso, necesita un dispositivo conectado a los altavoces del llamado 'amplificador'. Como el nombre indica, amplifica o refuerza las señales de audio para que sean lo suficientemente potentes como para conducir un altavoz ruidosamente. Usted pudo haber visto grandes amplificadores utilizados altavoces grandes de energía en partes o en su sistema de audio. Pero hay amplificadores en pequeños altavoces portátiles así como esta.
El circuito de amplificadores aquí consiste de un LM386 solía hacer amplificadores pequeños y baratos con algunos componentes externos conectados a él. Este circuito fue uno mejor en docenas de circuitos LM386 que encontré a través de la web. El papel de componentes externos aquí es filtrar las señales de audio y quitar cualquier aspereza o hum. También ayudan el chip para ser utilizado de mejor manera. Puesto que hay dos altavoces utilizados en el proyecto, necesitará hacer dos separar dichos circuitos, uno para cada uno de los oradores.

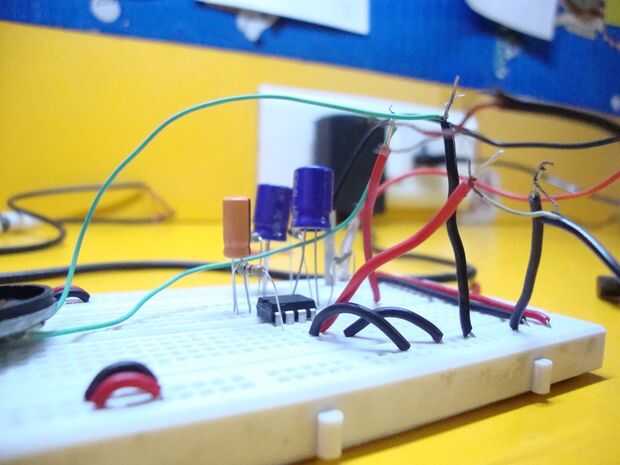

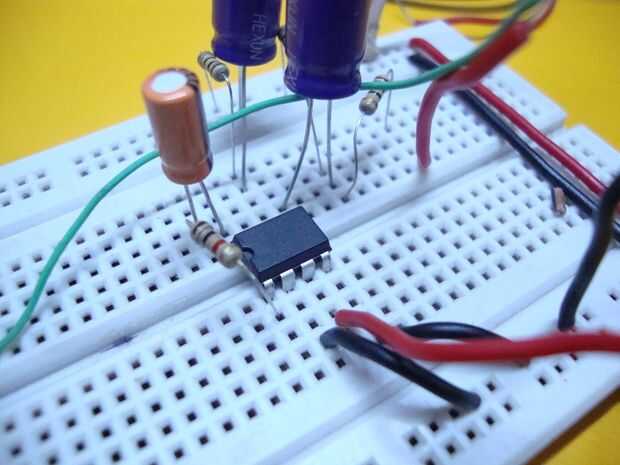

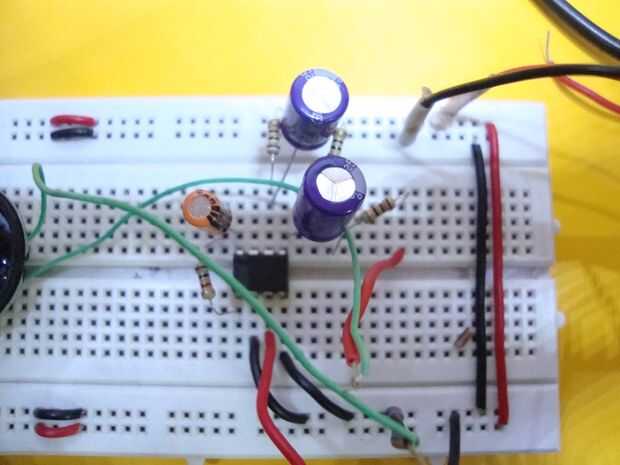

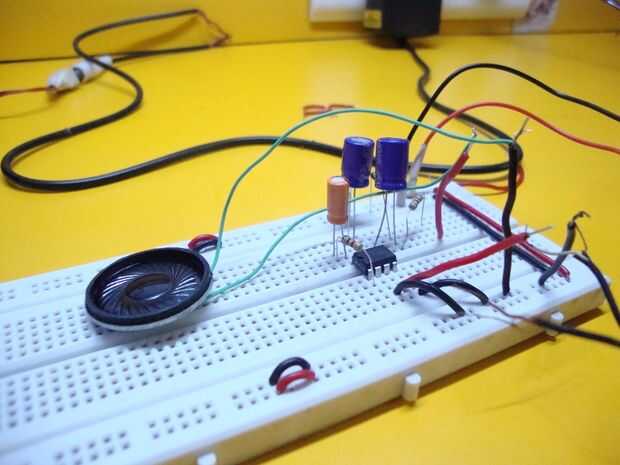

La razón por qué necesita al prototipo del circuito antes de soldarlo es para verificar si el circuito funciona correctamente, para corregir errores o para hacer cualquier modificación. Conecte todo de acuerdo con el diseño de placa arriba. Alimentación mediante una pila de 9v y conecte a la toma audio a su teléfono móvil o cualquier otro dispositivo de audio. En música, se escuchará un fuerte sonido que sale de los altavoces.
