DIY USB cargador para mando a distancia Harmony 1000 (4 / 10 paso)

Paso 4: Altavoz y cable de alimentación

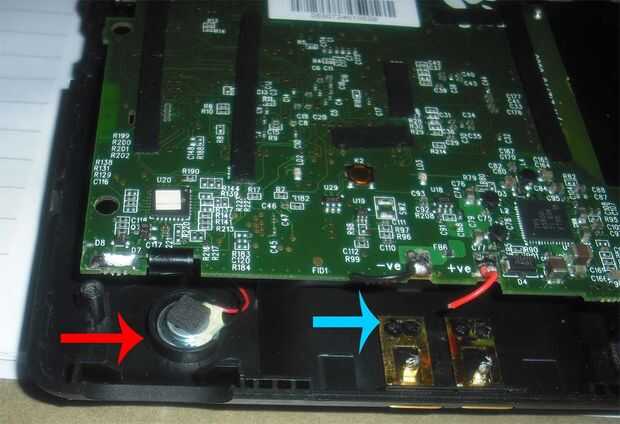

Ahora, usted puede levantar el PCB todo un poco. Debajo de él a la izquierda, allí está el altavoz (flecha roja). Se pega a la carcasa. Usé un destornillador para apalancar hacia fuera. Lo mejor es que pones el destornillador un poco debajo de él desde donde los 2 cables vienen y levántela.

A continuación están que los cables de alimentación para la carga del muelle. (flecha azul)

Se les podían desoldar, pero simplemente los corté como no necesite otra vez.

Después de eso, usted puede voltear la placa de circuito en la parte superior por lo que pone en la pantalla LCD.

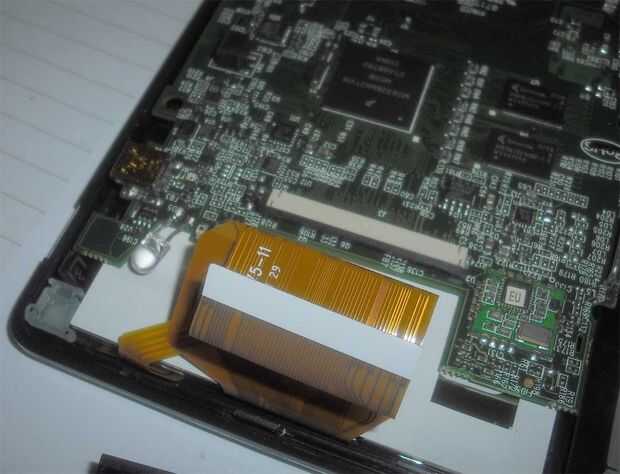

Saque el cable con cuidado. Para ello después tiró un poco en lo plástico marrón del gato. (Ver imagen 2)
