DIY USB cargador para mando a distancia Harmony 1000 (5 / 10 paso)

Paso 5: Buscando la manera para el cargador de la energía

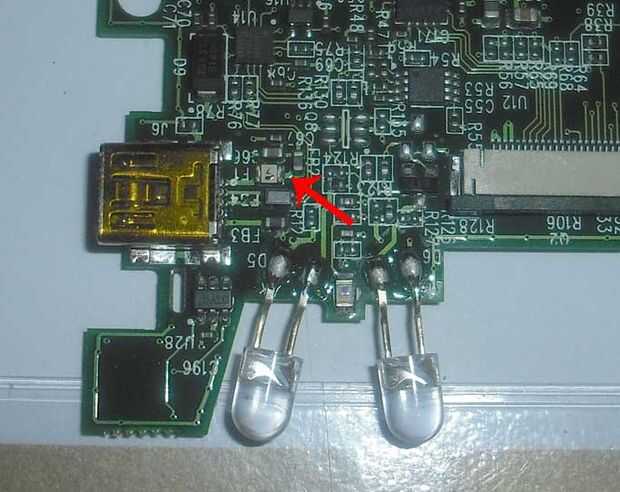

Después el último paso, usted puede sacar todo el tablero del PWB. Detrás del USB jack allí es un pequeño fusible blanco, marcado como "F1" (ver flecha roja). Esto es, donde nuestro circuito carga obtendrá su poder. Más tarde, se soldar algunos cables del lado derecho del fusible a la terminal positiva del circuito chargin.

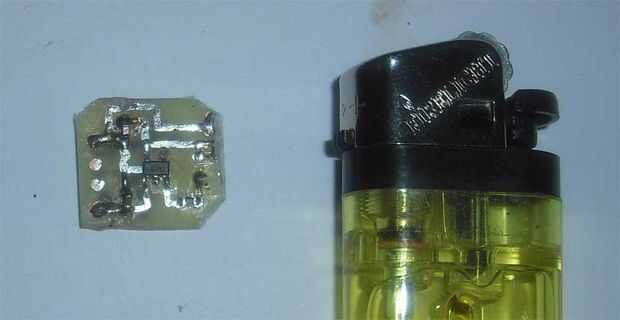

En la siguiente foto verás mi circuito terminado con el MAX1555. Debe intentar obtener más pequeña posible para que en el control remoto.

Para conectar el cargador hay una almohadillas de soldadura pequeño, mina no marcado de todas formas. Después de que la construcción debe saber donde es el terminal positivo y negativo del USB, donde conectar la batería y opcional el indicador de carga LED.

Ahora tenemos que encontrar un lugar donde podríamos colocar el circuito. Ver el siguiente paso.
