Paso 6: Tiempo de soldadura
Conectarse el terminal de alimentación positiva de su circuito el fusible del control remoto como se describe en el paso pasado.
El terminal negativo va a algún punto de la tierra en el mando a distancia, utiliza la "V" de la almohadilla donde se conectó la original cuna chargin. Podría utilizar algunos otros puntos, también, por ejemplo, la conexión de gnd del conector de usb del control remoto.

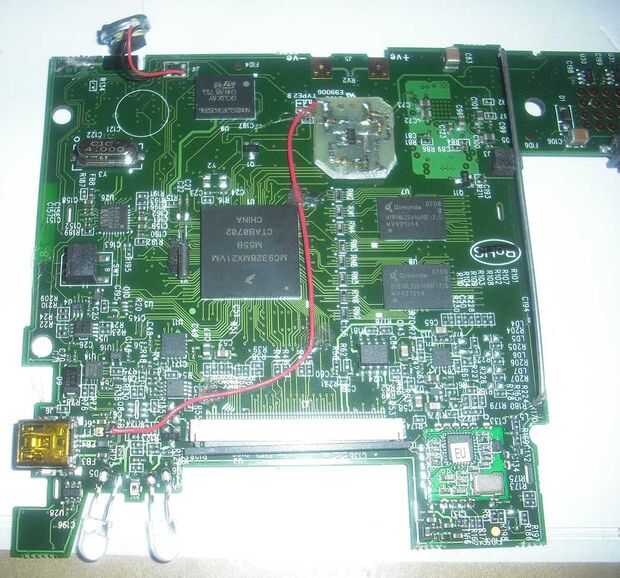

Ahora a la salida de carga. Si ves a PWB del control remoto como en la foto es el conector de la batería a la derecha. Esto tiene 3 contactos dorados. El derecho es GND, el central es para la detección de la temperatura y la derecha es la conexión positiva.

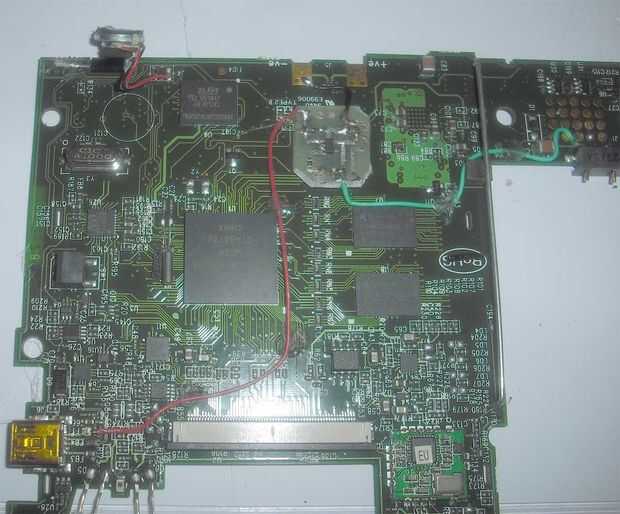

Esta debe ser conectada a los cargadores de carga salida. (cable verde en la 2 º imagen)
Pegué todos los cables a la placa mediante unos puntos de pegamento caliente para mantener en su lugar. Tenga cuidado de no accidantly corto algo.
