¿DIY USB Cargador Solar portátil ($20-4 puertos) (3 / 5 paso)

Paso 3: Soldar el regulador 7805

Desde mi panel solar produce 10 voltios (3W), mientras que el powerbank necesita ser alimentado con 5V de alimentación del USB, se debe agregar un regulador para cargar lo powerbank. Sin el regulador 7805, funcionamiento interno de powerbank podría dañarse debido a la tensión.

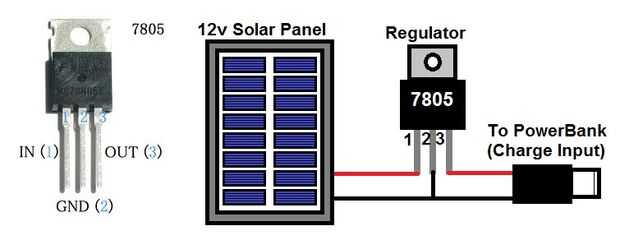

1.) Siga el diagrama esquemático simplificado anterior, lea atentamente!

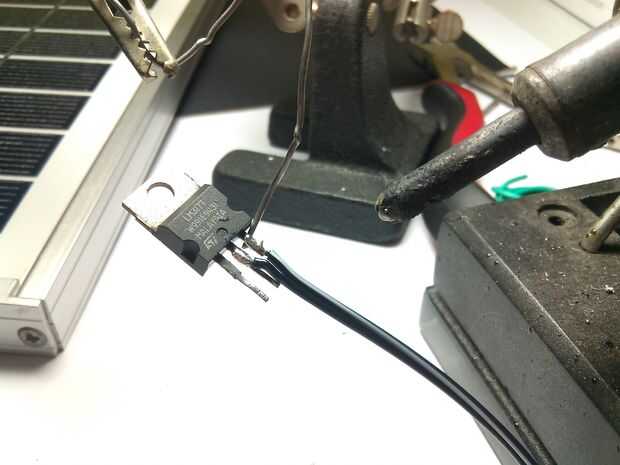

soldadura 2.) el micro conector USB en primer lugar, al 7805

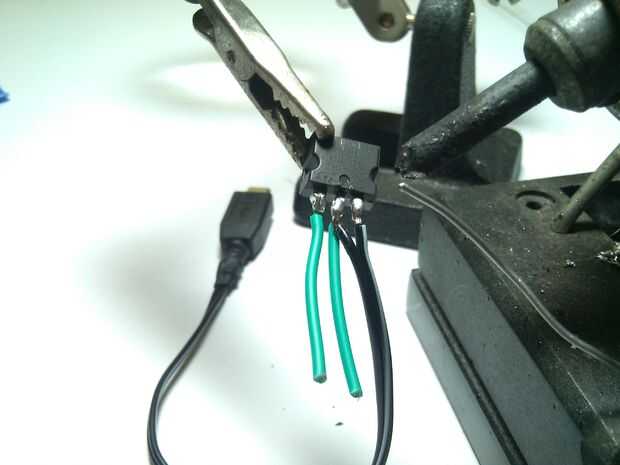

3.) La soldadura de dos alambres en el 7805, para conectarse a su panel solar (+ y -)

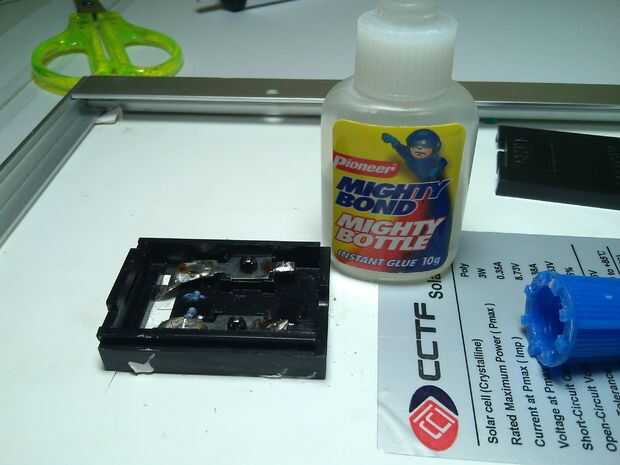

4.) uso una pequeña gota de pegamento para montar el regulador en el bloque de terminales de su panel solar.
6.) ajuste el montaje del disipador de calor de su chip 7805 si es necesario.

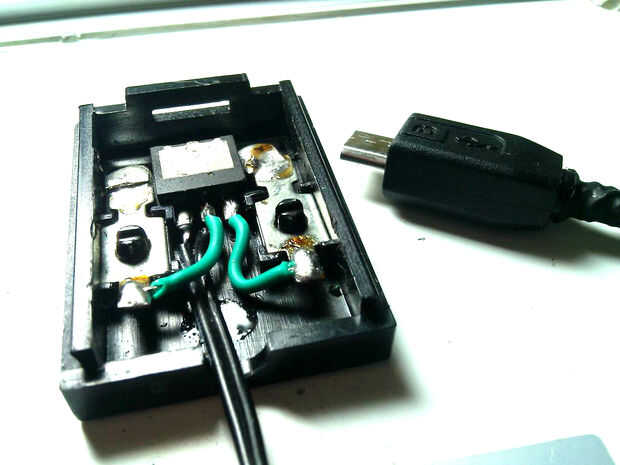

5.) cables de soldadura los dos de su 7805 para el panel solar. Observar la polaridad! (+ &-)

FYI, el regulador de conmutación, obtiene más zumo de su panel solar!

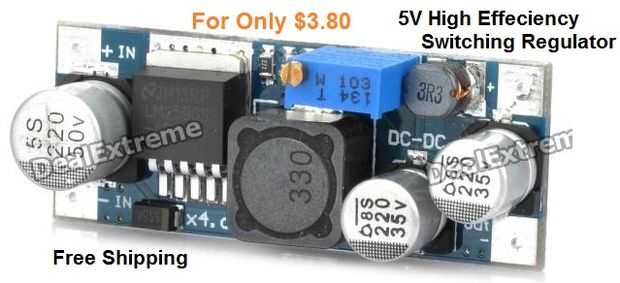

Desde el 7805 se limita a 1 amperio, usted puede comprar un Regulador de conmutación 5v de alta eficiencia de DealExtreme.com por solo ($3,80 + gastos de envío gratis)!

Opcional: ahora puede cargar su dispositivo directamente desde el panel, incluso sin el powerbank!
