DIY USB Extension Cable (2 / 3 paso)

Paso 2: Saber las conexiones de USB

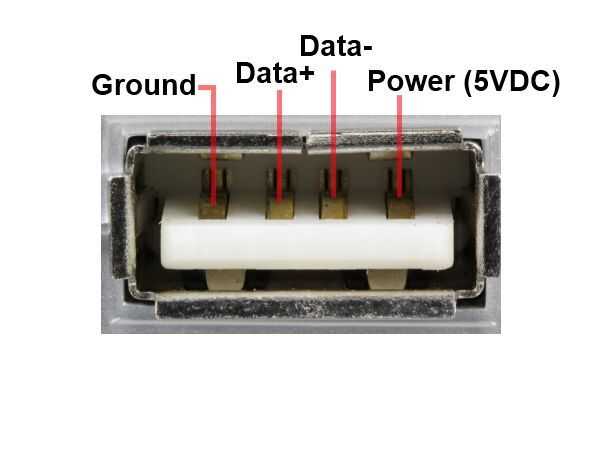

Puerto USB estándar de hombre generalmente tienen 4 pines.

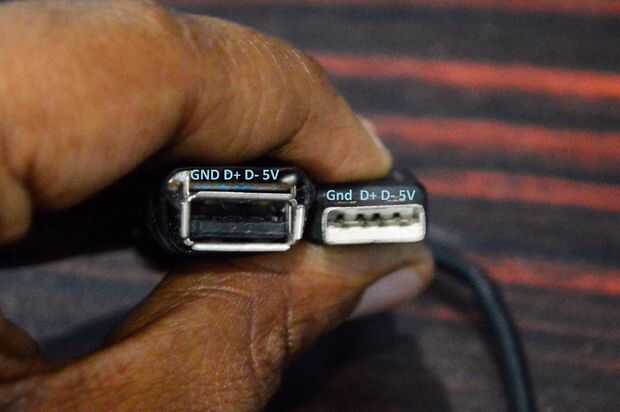

De izquierda a derecha (como se muestra en la imagen)--tierra, data +, data-, 5volts

Pero generalmente buena calidad cables de USB tienen 5 cables que van de extremo a extremo.

Cuatro son generalmente líneas USB y uno extra es para protección de tierra que conecta con el equipo del gabinete o metal caja que generalmente se conecta a tierra. Cable a tierra de protección será de color negro y más grueso que otros alambres en el cable.

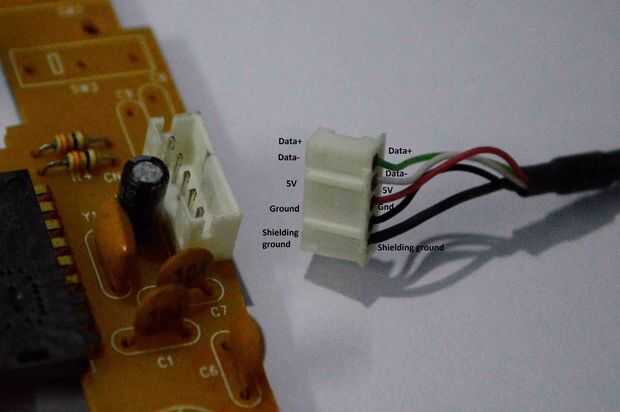

código de colores de los cables cable usb típicos

Rojo - 5V

Blanco - Datos-

Verde - Datos +

Tierra negra-

Negro (alambre grueso)--tierra de protección

Nota: No mezcle USB de tierra con protección de tierra.
