Paso 1: diseño

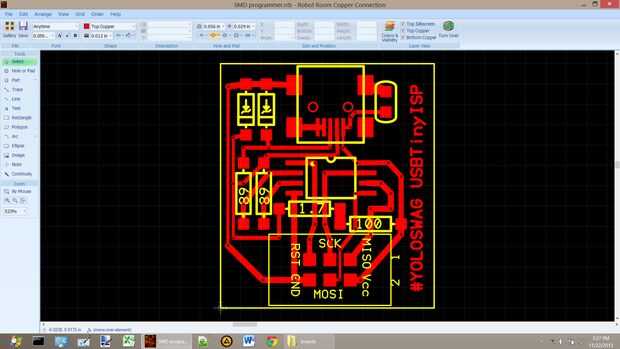

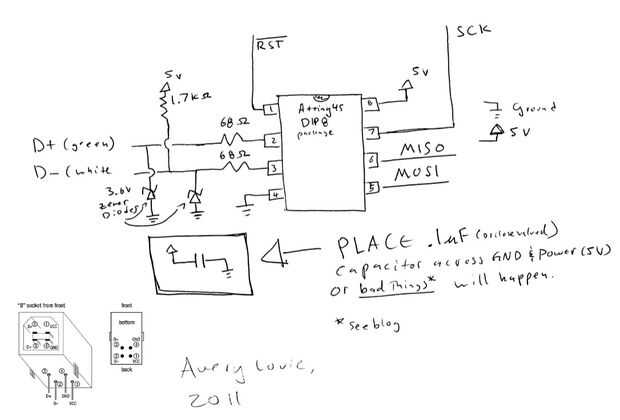

No tienes que usar el PCB si desea hacer una tabla de perf o algo. Hay un esquema de Tequals0 y eso es todo lo que importa
Unido en eso archivos zip son otras cosas importantes también, así que voy a referirme a los.
Partes:
ATTiny45
Algunas placa PCB o perf o protoboard
condensador de 100nF (104)
resistencia de ohm 2 * 68
1.7 resistencia de ohmios k (sólo tenía 1.6 y 100)
2 * 3.6v zener diodos
6 cabezales de perno
algún tipo de conexión USB.
Aconsejamos, si vas a hacer otros proyectos VUSB , Compro un lote de 3.6v diodos zener. VUSB tiene un montón de proyectos interesantes!
