DIY varita mágica y Kit de pecho (emisor de infrarrojos y receptor) (1 / 6 paso)

Paso 1: Varita mágica DIY (emisor IR) - suministros

Estas instrucciones describen cómo hacer un emisor de infrarrojos en la forma de una varita mágica.  Esta varita mágica está diseñada para funcionar similar a una linterna y sólo debe trabajar con este kit.  El interruptor de botón se oculta dentro del tubo y activará el LED infrarrojo.

Fuentes:
8.5 x 11 pulgadas de papel o papel de construcción
IR LED (Radio Shack - modelo: 276-142 |  Catálogo #: 276-142) LED color azul
resistencia de 550 ohm (de multi-pack)
Batería de 9V
Conector de la batería de 9V (Radio Shack - modelo: 270-324 |  Catálogo #: 270-324)
Interruptor de pulsador SPST (Radio Shack - modelo: 275-002 | Catálogo #: 275-002)
Alambre
Cinta
Pegamento de alambre conductor (soldadura fría) (Radio Shack - modelo: NK5018 | Catálogo #: 64-146)
Decoraciones

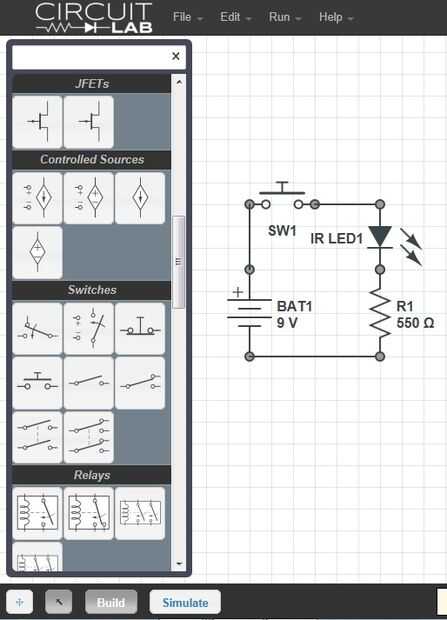

Esquemas:
Ver el esquema creado en www.circuitlab.com .  La batería de 9V potencia el circuito.  El interruptor del empuje permitirá poder desde el lado positivo (+) de la batería al cable positivo (generalmente el lado largo) de la IR LED.  El lado negativo (generalmente el lado más corto) del LED IR está conectado a la resistencia.  El resistor está conectado al lado negativo (-) de la batería.
