Paso 2: Varita mágica DIY (emisor IR) - Asamblea
2. cortar dos tramos de alambre para ser 8,5 pulgadas de largo para llegar a de los LED IR hacia la esquina opuesta del papel.

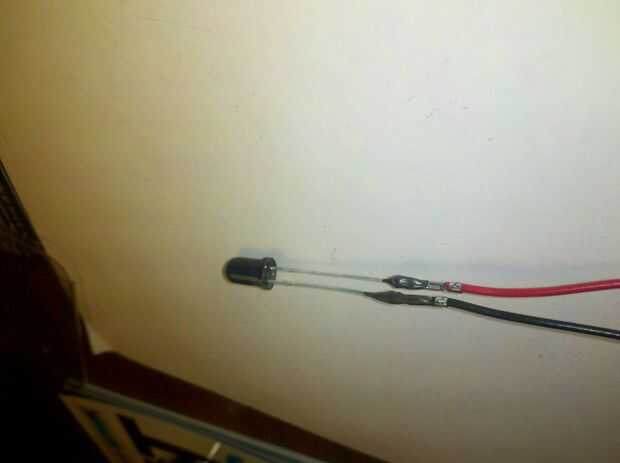

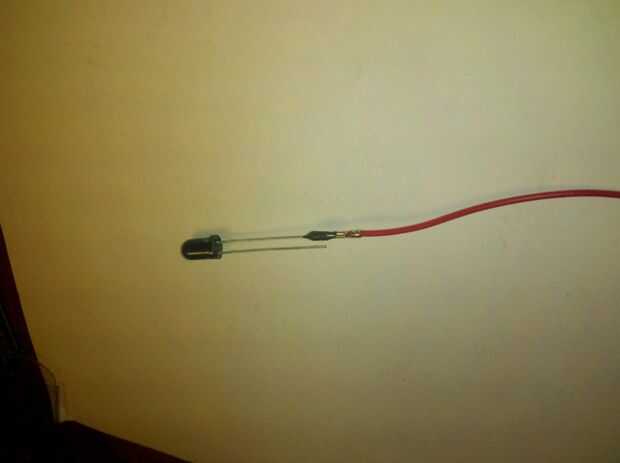

3. soldadura de alambre al final de la IR LED lleva.
4. use cinta para separar el LED infrarrojo conduce. Tenga en cuenta que el plomo es el positivo (lado largo).

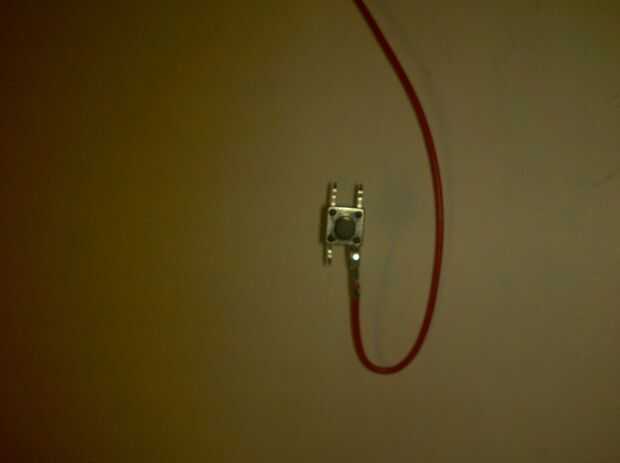

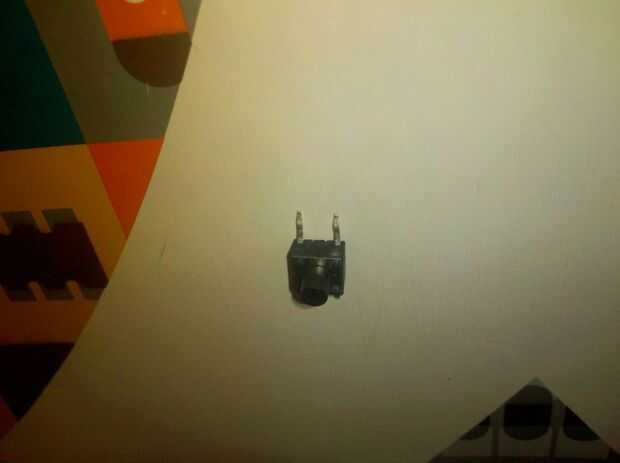

5. aplanar las clavijas en el interruptor del empuje.
6. Empuje el interruptor hacia el lado positivo del cable para el LED IR de la soldadura.
Nota: Las fotos que prensan pernos reciclada de un kit de cables y frío de la soldadura fueron utilizadas para asegurar la conductividad. Permitir suficiente tiempo para la soldadura en seco y mantener. Si prensan los pernos no están disponibles para asegurar la conductividad, forma los pines en un gancho y envolver el alambre alrededor del pins. Utilizar la soldadura fría para mantener en su lugar.

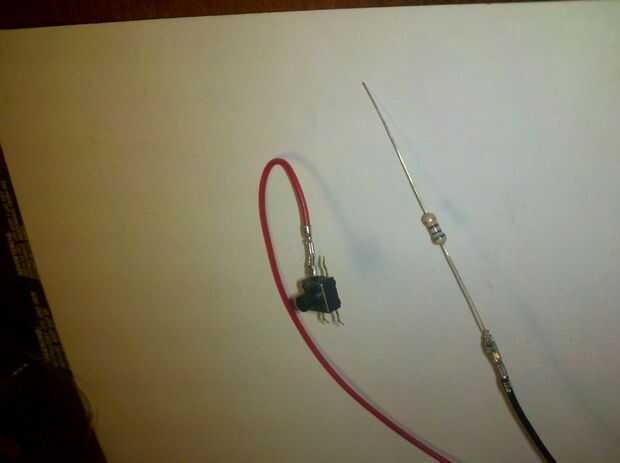

7. el cable negativo de la IR LED a la resistencia de la soldadura.
8. giro Conecte los cables de prueba. Conecte el cable positivo del conector de batería (rojo) del interruptor. Los pernos están en el mismo lado que el pin para el LED IR. Ver foto.
9. twist Conecte las puntas de prueba. Suelde el cable negativo de batería conector (negro) al lado opuesto de la resistencia.
10. Instale la batería y prueba. Usar una cámara de video para ver si el IR LED se ilumina cuando se pulsa el botón. Si no se iluminan el LED IR está al revés o el interruptor no está conectado correcta que requiere el circuito ser tomado aparte y recableados.

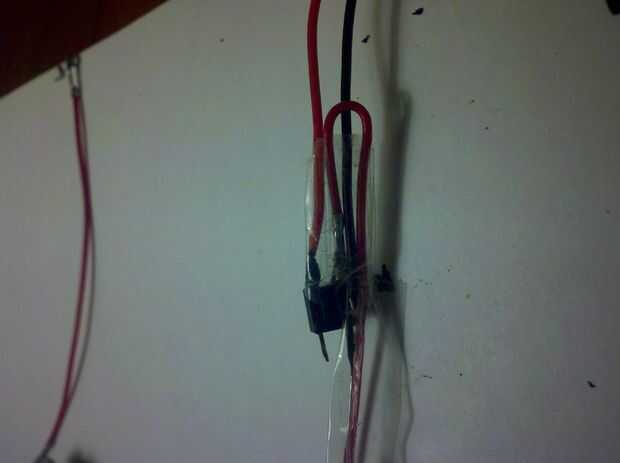

11. una vez que el LED infrarrojo funciona correctamente, la soldadura de las piezas restantes. Utilice cinta para mantener los alambres y cables de conexión y provocar un corto circuito.
12. doble el cable en el interruptor de modo que los pernos son paralelos a los cables. Oriente el interruptor de modo que los pernos no sobresalen a los lados. Ver foto.

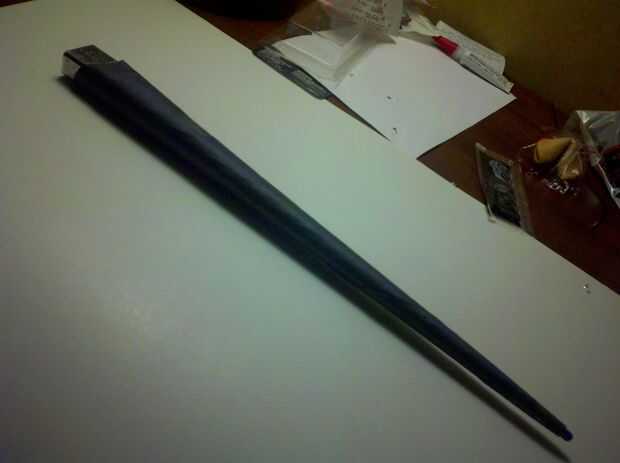

13. el papel de rodillo en un tubo cónico para un tamaño y orientación que cubra el circuito.

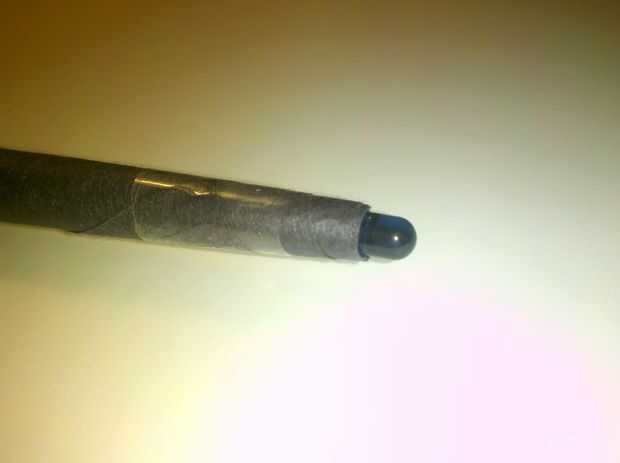

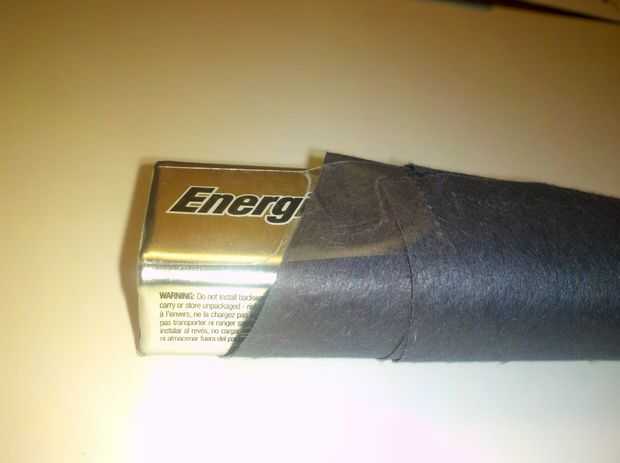

14. Envuelva el papel previamente laminado en todo el circuito, interruptor del empuje y la batería. Asegúrese de que la presión no esté en el interruptor y que el LED infrarrojo es visible fuera de la punta del papel laminado. La punta firmemente con cinta adhesiva. La batería de 9V en lugar al tubo con cinta.
15. Continúe Envuelva el papel alrededor del circuito hasta satisfecho que la varita es suficientemente rígida para el uso.

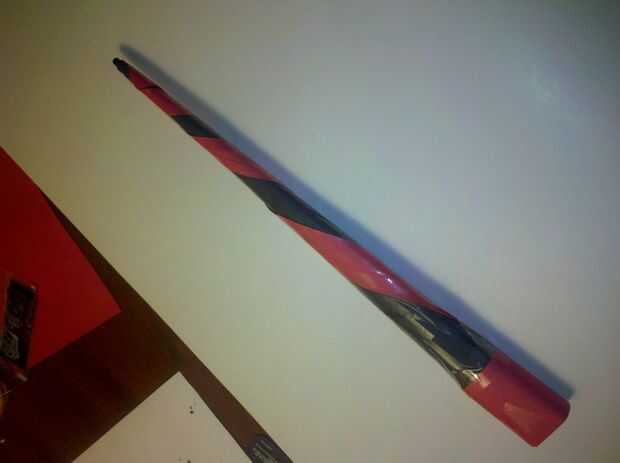

16. prueba de la varilla para asegurar que funciona. Apriete el tubo donde se encuentra el interruptor del empuje.
17. cinta la varilla para mantener unida a la varilla.
