Paso 4: La electrónica

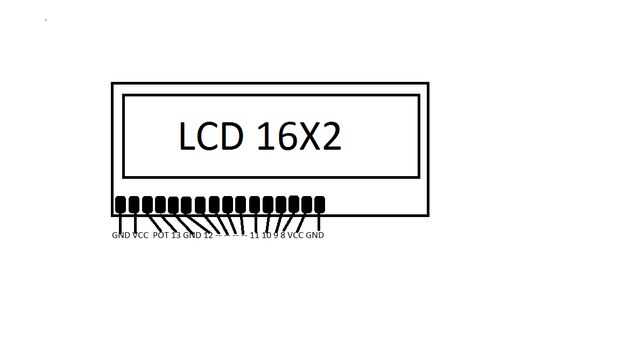

El esquema se puede encontrar sobre también he mencionado lo abajo

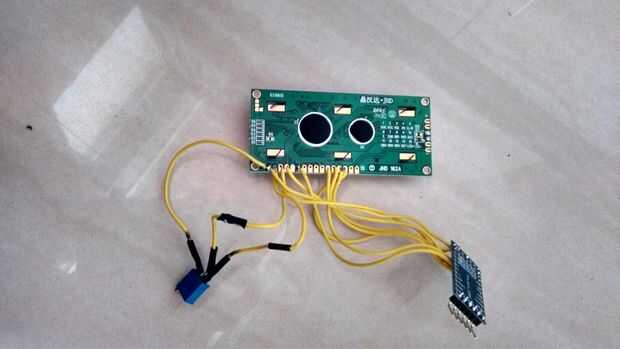

LCD - ARDUINO
1 - GND
2 VCC
3 perno de VIPER de la olla (extremos a vcc y gnd) y el centro a la clavija 3 del lcd
4 13
5 gnd
6 12
7--
8--
9--
10--
11 11
12 10
9 de 13
8 14
15 VCC
16 TIERRA
También
una resistencia de 220 ohm debe ser conectado entre el pin 2 de arduino y ground(pull down)

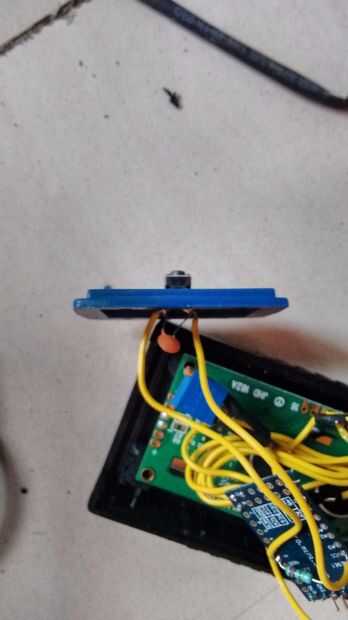

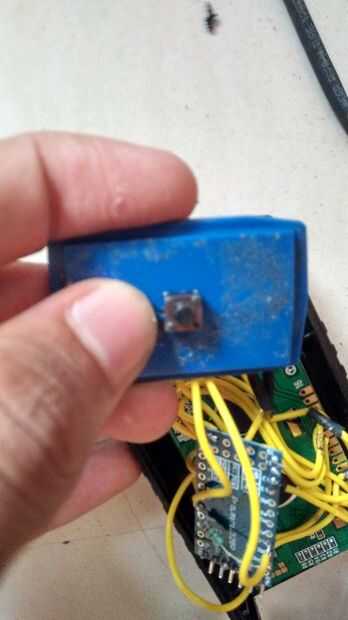

el interruptor momentáneo está conectado al pin dos y vcc

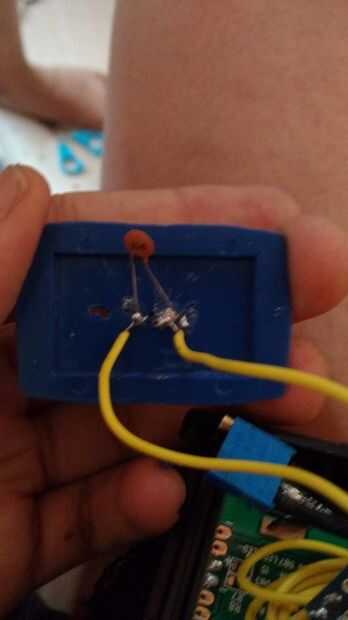

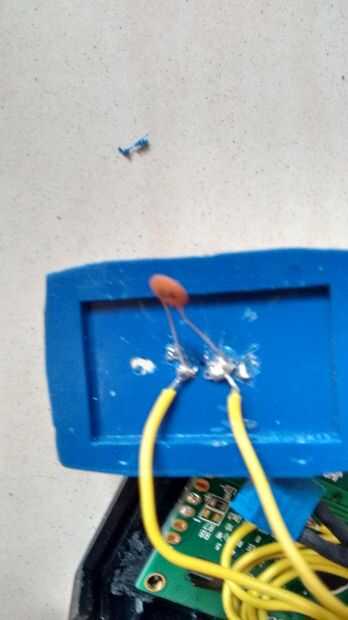

un capacitor de 0.1 uf entre los dos terminales del interruptor para reducir el debounce
el interruptor de láminas a vcc y A0
un resistor entre A0 y gnd (bajar)
Después de conectar todo el cableado sería completado y ahora puede conectar la alimentación y compruebe si todo está funcionando
