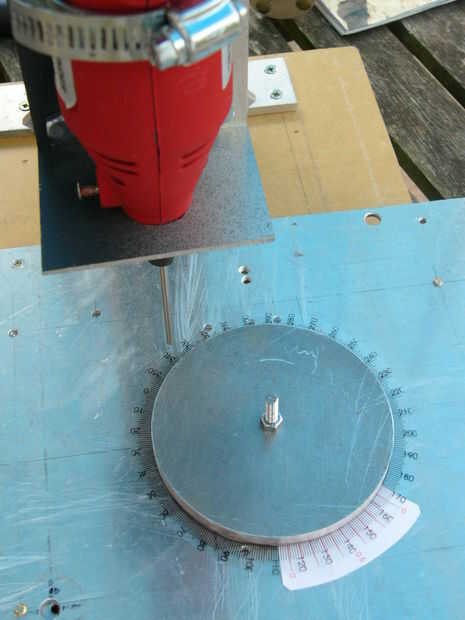

Necesitaba una pequeña pero precisa rotary tabla para cortar discos y ligero fresado radial en mi stand de mini taladro. Decidí que bastaba con una precisión de 0,1 grado, pero obviamente llamado para algún tipo de medida Vernier. Esto parecía desalentadora en el primero, pero después de jugar un poco con Coreldraw resultó para ser sorprendentemente simple.
Si usted ha leído esto ahora, usted probablemente no necesita un tutorial de vernieres, pero para los curiosos aquí es una breve reseña:
Vernieres permiten al usuario hacer medidas fraccionarias exactas de distancia.
Para ello necesita un gobernante con dos escalas. Una escala es móvil y marcado de la manera ordinaria en milímetros, pulgadas o grados o lo que te apetece. La otra regla es fija y se graduó de una manera especial, dependiendo de la resolución necesaria.
Decidimos en una escala lineal con resolución de 0.1mm.

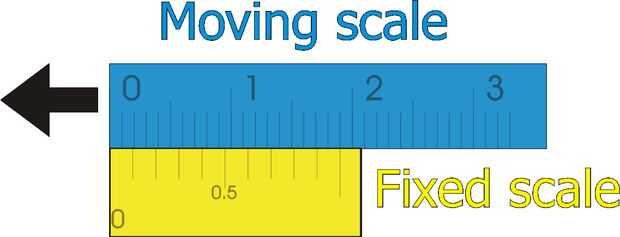

Por lo tanto, como en la primera foto, nuestra escala móvil (azul) está graduado en milímetros generalmente. (Sólo trabajo en métrico).
Si se mira más de cerca en la escala amarilla (fija) se dará cuenta también tiene 10 divisiones que abarca sólo 9mm. Sigue entonces que cada una de las divisiones fijadas es sólo de 0,9 mm de longitud que a su vez significa que la diferencia de longitud entre las divisiones fijadas y móviles es exactamente 0,1 mm, que es la resolución necesaria.

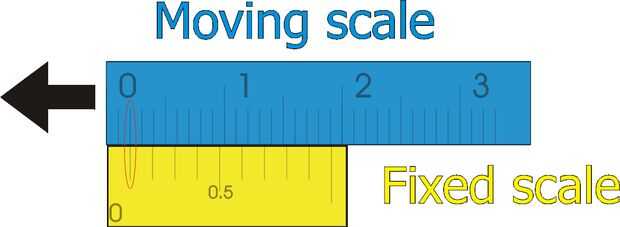

Por lo tanto: obtener las primeras divisiones en la línea de la escala móvil debe viajar a la izquierda 0,1 mm,
para obtener las divisiones de segundo en la línea de la escala móvil debe viajar a la izquierda 0,2 mm,
para obtener las divisiones tercera en línea de la escala móvil debe viajar a la izquierda 0.3 mm,
y así sucesivamente.
Hacerlo todo ello en sólo 10mm de espacio hace cosas un poco concurrida a ampliar la escala fija en 1 +.9 = 1,9 mm incrementos como en el siguiente cuadro.

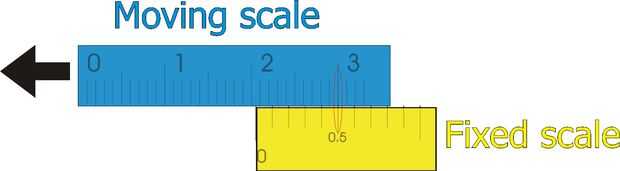

Hace leer el nonio mucho más fácil, como en las siguientes imágenes mostrando a 0.1 m, 0,3 m y 20,5 m excursiones.
Ahora que sabes cómo funciona un Vernier, usted puede hacer su propia.
Todo lo que necesitas es una impresora.
Esta vez haremos una escala circular en grados con una resolución de 0.1 grados, en otras palabras un transportador.
