Paso 14: Montaje electrónico

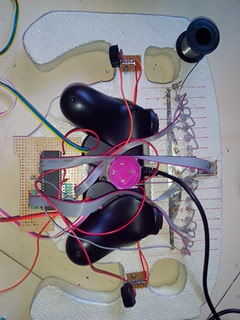

Componentes electrónicos

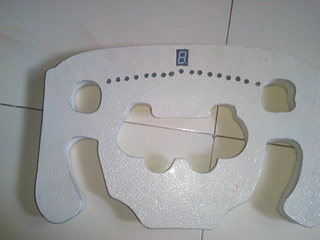

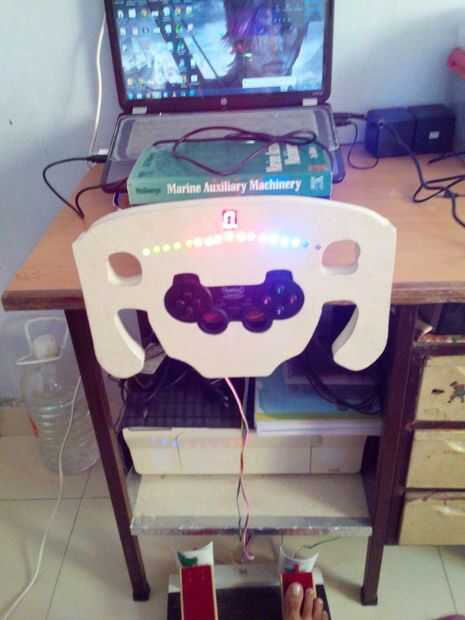

para dar un efecto visual agradable y aspecto que decidí agregar pantalla de engranaje y cuentarrevoluciones para que he utilizado las conexiones el ATmega 32A IC .el se explican a continuación

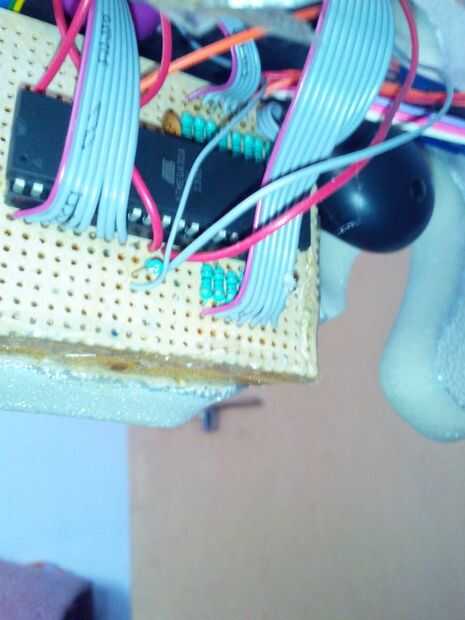

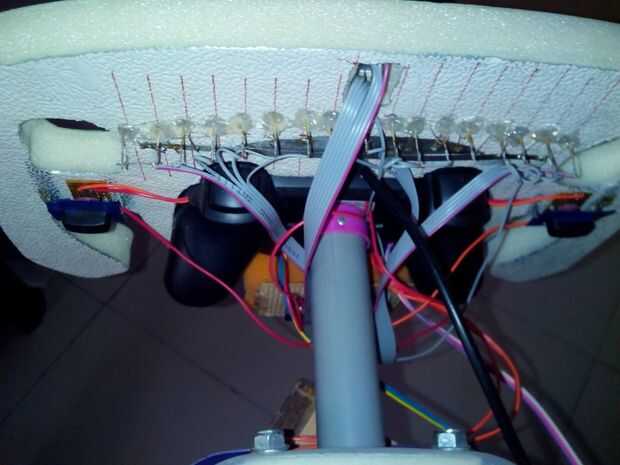

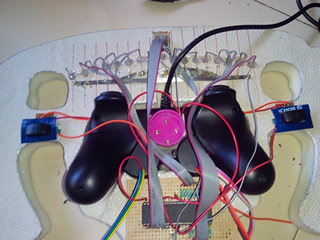

LED 1 a 16 (borne positivo) se conectan al puerto D y C con resistencia de 100 ohm y su tierra es conectado al pin 11 del micro controlador
exhibición de segmento siete está conectado al puerto b de 1 a 8 pin excepto vcc donde vcc es conectado al pin 10 del micro controlador
Rotary(steering) potenciómetro pin n º 2 está conectado al pin 39 del micro controlador y pin no. 1, 2 y 3 están conectados al juego pcb del cojín. (pin Nº 2 tiene dos conexiones)

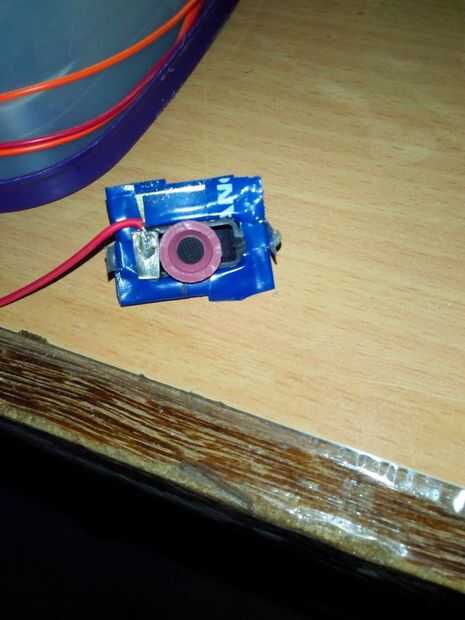

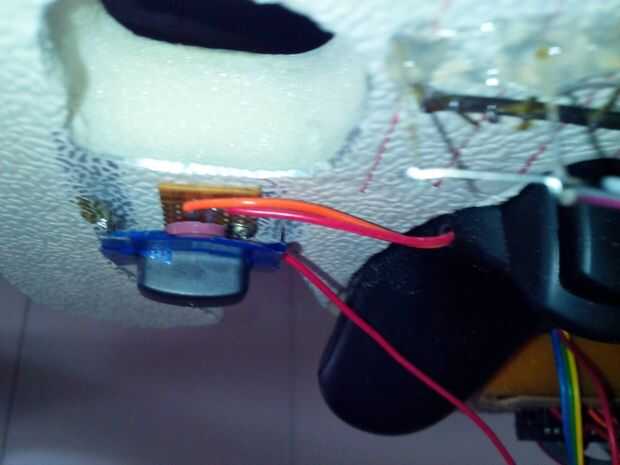

y palanca de cambios de engranajes T1 y T2 están conectados al pin 36 y 35 de microcontrolador

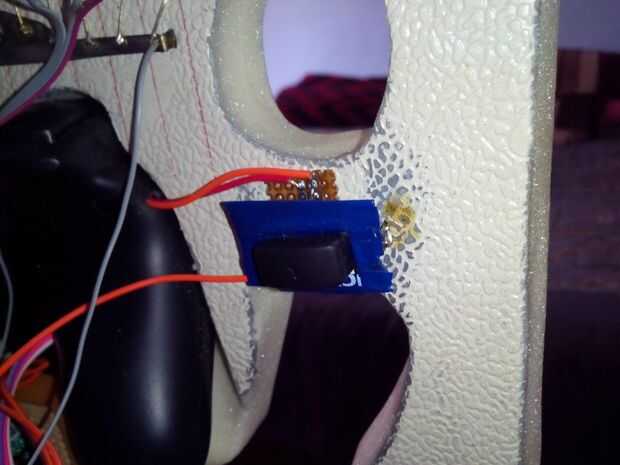

Aquí es una conexión para display de siete segmentos y otra que es botón de función del juego, cuando este botón se presiona tanto la función ocurrirá simultáneamente.

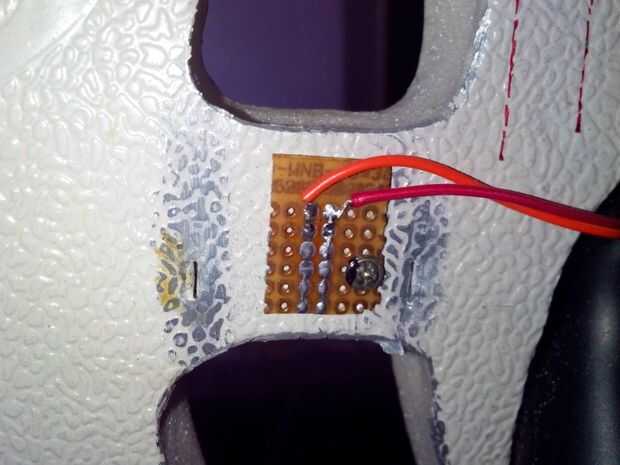

desde el material de la hoja de panel PIR que he utilizado está cubierto con papel de aluminio fina que el tornillo está conectado a GND.
