Paso 1: Los pasos a DIY el tablero de interruptor de la WIFI, trabajo con coche Robot

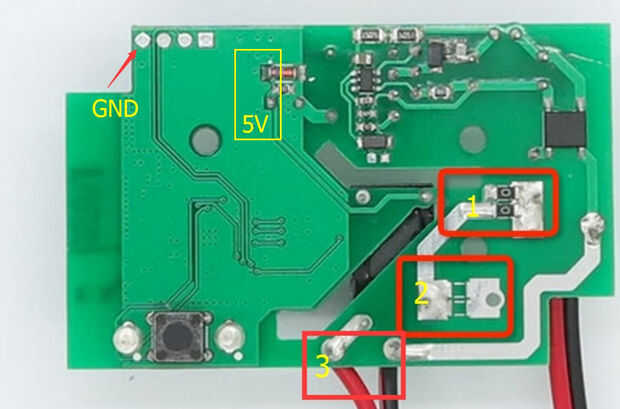

Como se puede ver el tablero original, que he sacado de los lugares a ser diseñado. Siga los pasos siguientes:
Paso 1. Retire las dos resistencias de 1 a 2.
Paso 2. Retire el cable negro en el 3 a 2, que hace este cable negro y el cable rojo se convierten en uno para la señal de salida y otro para entrada de señal, cada una puede ser la señal de salida o entrada de señal, funciona en ambos sentidos.

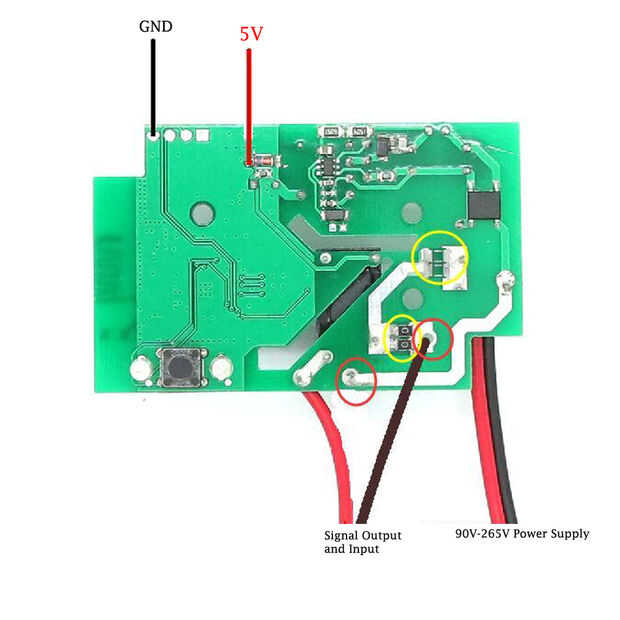

Paso 3 ahora suelde un cable negro en la zona de 5V, lo que lo convierte en un puerto de entrada de alimentación de 5V. Y soldar un cable negro en la toma de tierra para hacerla GND de la fuente de alimentación 5V. Mientras los dos cables en la esquina inferior derecha del mismo. El negro es de 90V-265V salida mientras que el rojo es de 90V-265V de potencia de entrada.
Por lo tanto usted puede elegir encender en 5V o 90-265V, depende de usted. Por favor ver la foto cómo ser. Si no eres un electricista, no intente hacer este DIY. Sabes, la corriente alterna es muy peligroso.
OK, vamos a probar el efecto. Lo conecto con un coche de la robusteza, pero sólo una rueda para este tiempo de prueba. Como ver en mi video, puedo controlar mi coche robot en 5V a través de la wifi Itead cambiar aplicación ahora. Puede control remoto ON/OFF o establecer ahora las tareas de sincronización. :)
