Paso 5: Hacer el transmisor (soldadura botones & IC)

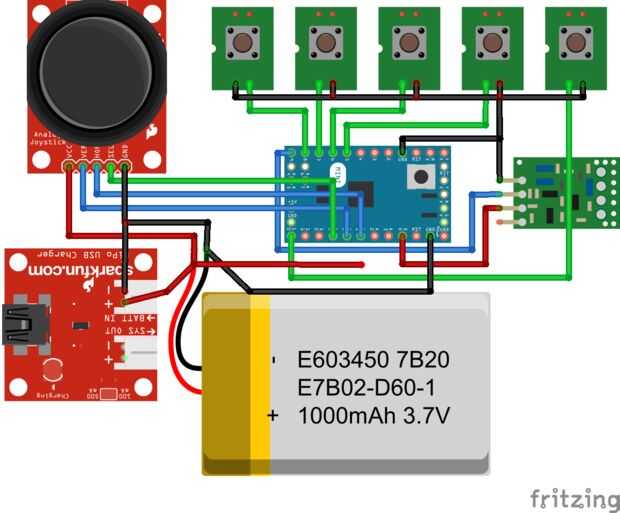

Nuestra unidad de receptor está listo. Ahora, es el momento para hacer lo del joystick. Usé un módulo de x-y axis joystick y 5 botones momentáneos para las cosas. La escasez de tiempo me veroboard para la tarea completa pero una placa PCB definitivamente hará más confiable y más hermoso. Creo que una veroboard típica es suficiente. Diseño Fritzing para el sistema completo con el archivo de código fuente se adjunta a continuación.

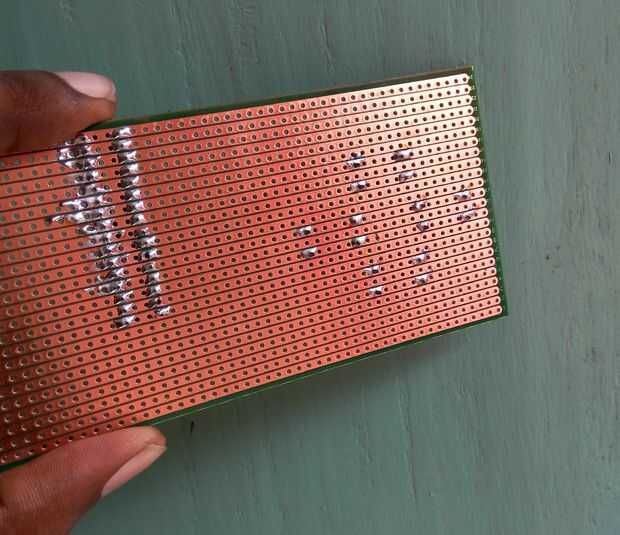

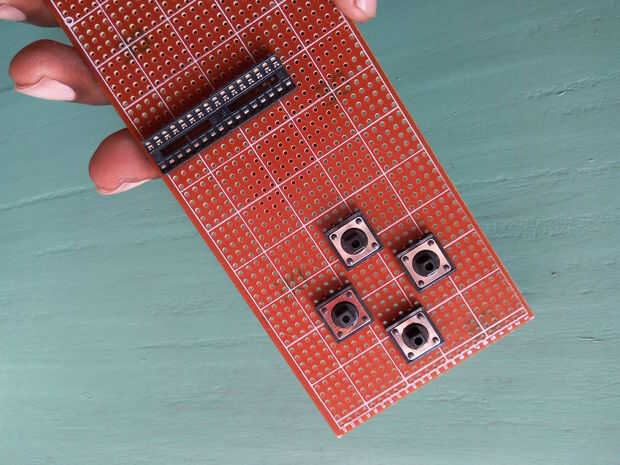

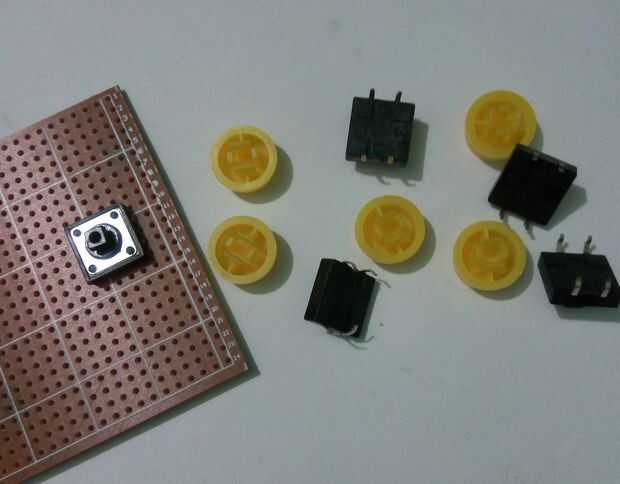

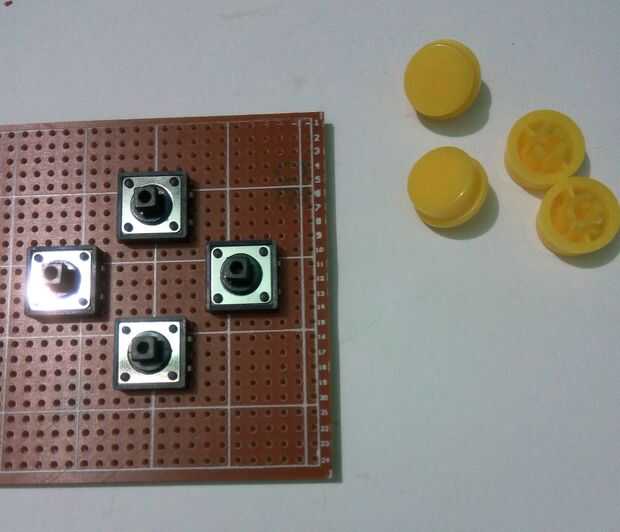

En primer lugar, la soldadura 5 botones momentáneos en el lado derecho del tablero. Después y una pernos 28 IC base en medio de la Junta de la soldadura. Base de IC no es obligatorio byt que siempre prefiero usarlo. Protege el IC de la quema durante la soldadura y hace que el IC móvil.
