DIY-xESC adaptador para Radios de superficie

en primer lugar, esto no es un ESC. Su un adaptador que permite el uso irreversible CES como los utilizados en aviones de modelo con una superficie radio o radios de empuñadura de pistola. Va entre la Rx y la ESC. Este DIY es basado en Arduino. Aunque ya es un adaptador llamado Pistix disponible en el mercado para el mismo propósito, no pude encontrar ningún esquemas o instrucciones sobre cómo construir uno yo mismo (no quiero pagar $5 + envío). Así que diseñé mi propia para un poco más Rs.100 ($1,52).

CÓMO FUNCIONA EL ADAPTADOR:
Un avión ESC necesita indicación de acelerador de 0% en el arranque, pero puesto que un acelerador de radio superficie ocupa alrededor del 25% por defecto, hace el pitido de salida como una advertencia para configurar el acelerador a 0%. Para el avión ESC al trabajo, tampoco puede modificar mecánicamente el Tx estableciendo la posición predeterminada del acelerador en 0% o si no es posible, lo puedes hacer la forma de software; el adaptador toma la señal de 25% de la Rx y reasigna a 0%, como una indicación de sin aceleración a la salida.

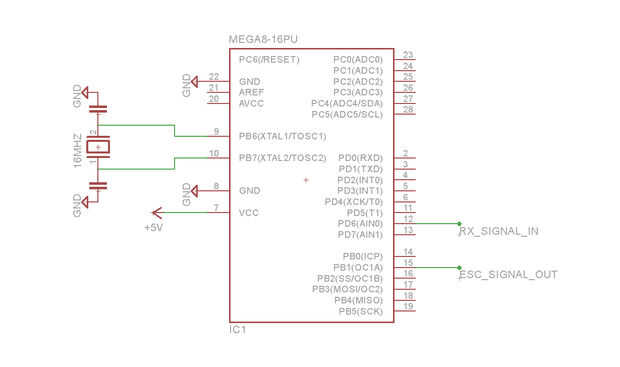

He utilizado un ATmega8 para este proyecto sólo porque tenía un montón de las gallinas alrededor, es sin duda una exageración.
El microcontrolador de su elección para este proyecto debe tener memoria flash en más de 4 KB y temporizadores de 16 bits. Si es un 3, 3V de la viruta, entonces tendrás que hacer algún cambio de nivel. Un ATtiny44 o ATtiny88 sería apt.

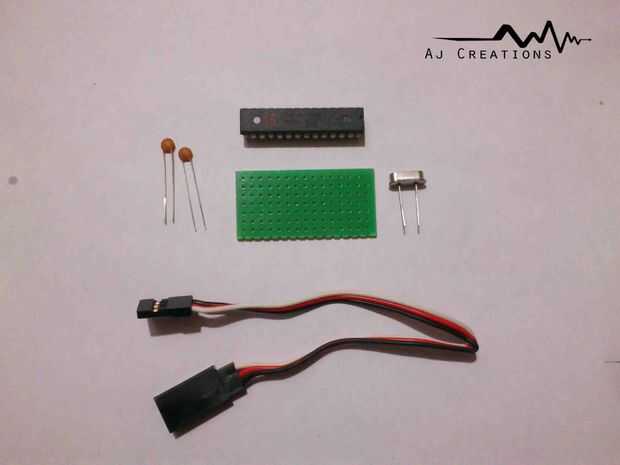

Materiales necesarios:
1) nº 1 microcontrolador ATmega8 o equivalente
2) cristal de 16 MHz (uno que coincida con su tarjeta chip) - nº 1
3) 22pF cerámico 2 condensadores nos
4) no. servo extender-1
5) Junta tira
Además, necesitarás un programador USBasp para grabar el código en el ATmega8.
Sin embargo, usé una placa Arduino UNO para la misma.

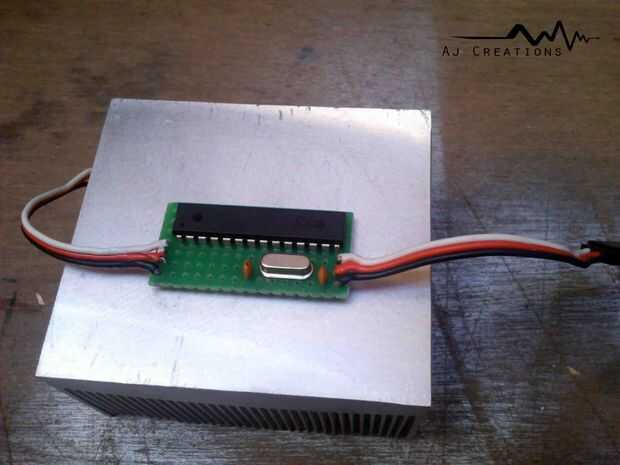

Lo hice en una hora con feos archivos integrados en un pedazo de tabla de tira. Les insto a hacerlo en un PCB agradable, si usted necesita ayuda para diseñar el PCB para el microcontrolador, pido. Voy a estar encantado de ayudarle.
Buena suerte, bricolaje!
