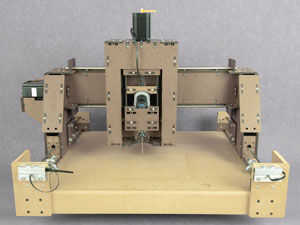

Se utilizan dispositivos CNC para fabricar objetos físicos con un alto grado de precisión. Algunos dispositivos CNC, incluyendo la DIYLILCNC, herramienta de corte característica un pórtico montado (como un router) que puede moverse en dos o más direcciones. El funcionamiento de la máquina es controlado por una computadora que se encarga de traducir un diseño digital en movimiento de la herramienta real.
El DIYLILCNC se pueden construir para alrededor $700. Este costo incluye todos los hardware de stock y material utilizado en la construcción de la hoja. Archivos CAD de piezas personalizadas de corte por láser se distribuyen junto con los planes. Cualquier persona con acceso a un cortador del laser puede utilizar estos archivos para fabricar todas las piezas de panel necesarias para la construcción; aquellos sin acceso a lista de cortador del laser pueden utilizar los servicios de corte por láser locales o en línea. Algunos usuarios incluso han adaptado los archivos a cortar usando otro molino CNC.
Planes e instrucciones para la construcción de la DIYLILCNC son distribuidas libremente y destinadas de amplia distribución y modificación con pocas restricciones. Formatean de los planes para facilitar la fabricación fácil, especialmente para principiantes. Los DIYLILCNC pueden ser construidos por un individuo, un grupo de estudiantes o una clase. Además de ser inmensamente divertido, edificio la DIYLILCNC es una gran manera de aprender sobre control de movimiento y CAD/CAM/CAE.
Especificaciones
-Cortar el tamaño de la cama: ~ 12 "x 14" x 2 "
-Velocidad de giro: 0-35.000 RPM
-Total coste de hardware, material de hoja, motores y tablero de conductor: ~ $700
-Prueba de corte de materiales: espuma, madera, hoja de cobre fina de acrílico, MDF,
Concesión de licencias
Los planes y archivos de origen para este proyecto son liberados bajo una licencia Creative Commons Atribución Compartir-igual . Esta licencia otros remix, modificar y construir sobre nuestro trabajo y el trabajo de autores anteriores, incluso con fines comerciales, siempre y cuando todos los autores/colaboradores de crédito apropiadamente y sus nuevas creaciones en idénticos términos de licencia. Esta licencia se compara a menudo para abrir licencias de software de la fuente. Todas las obras nuevas basadas en la información presentada a continuación deben llevar la misma licencia.
Atribución
Nombres de autores e instituciones patrocinador hace referenciadas a continuación deben ser atribuidas en cualquier futura modificación o redistribución de estos planes.
Este proyecto es una fusión de dos conjuntos de instrucciones publicado por Stuart McFarlane/Oomlout: router CNC CNC1/escritorio (2007) previstas el diseño básico de un funcionamiento molino CNC; Cómo hacer cualquier cosa (utilizando acrílico y tornillos) (2009) los datos de una solución para la construcción de empalmes de 90° en la acción del laser-cortes utilizando hardware simple.
Los planes y los archivos de origen de abajo eran adaptados y ampliados por: Chris Reilly (www.rainbowlazer.com, www.chris-reilly.org) y Taylor Hokanson (www.taylorhokanson.com) con el apoyo generoso de la forma de financiación y las instalaciones de la escuela del Art Institute of Chicago (SAIC).
