DJ Christmas Tree (2 / 4 paso)

Paso 2: La construcción

Para esta build que decidí guardar todo tipo de estilo plug-and-play. Así después de Navidad se pueden todos ser fácilmente desmontado otra vez.

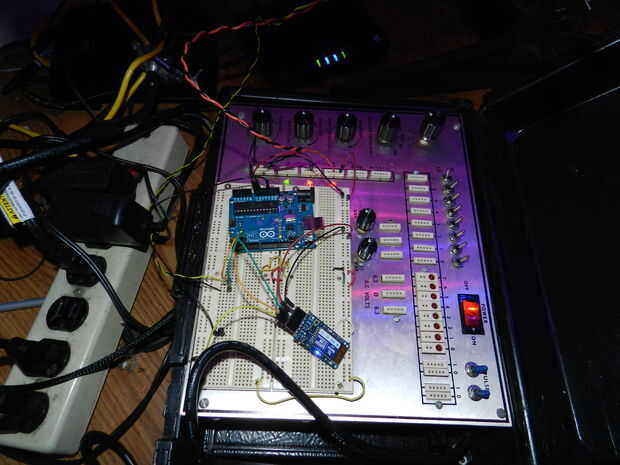

  1. Construir el circuito de Arduino

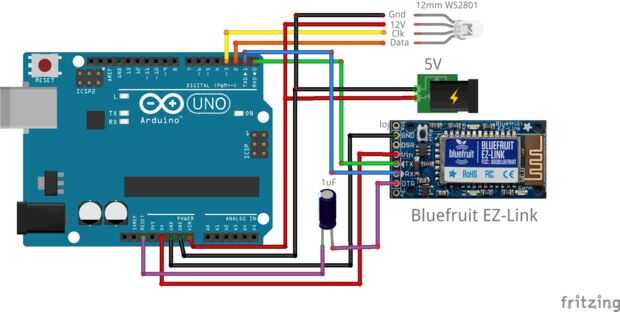

    1. Consulte el esquema adjunto.
    2. Asegúrese de que Rx de tu Arduino va a Tx en el Bluefruit y Tx del Arduino va a Rx en la Bluefruit.
    3. También asegúrese de que conecte el perno de DTR de Bluefruit mediante el condensador de 1uF a RESET en el Arduino, a pesar de lo que el diagrama parece tierra en el condensador va hacia el módulo de Bluefruit.
    4. NO power el LED del pin de 5v de arduino. Asegúrese de poder su LED directamente de la fuente de alimentación de 5v.
  2. Encender su LED
    1. Simplemente encender todos los LED desde el primer LED no funciona, tienes pérdida de energía como usted ir más lejos la cadena y sus colores no se lo que se supusieron que. Para solucionar esto tienes que correr al menos una nueva línea de energía cada 50 LED, cada 25 sería lo ideal pero para un árbol de Navidad cada 50 funciona bien.

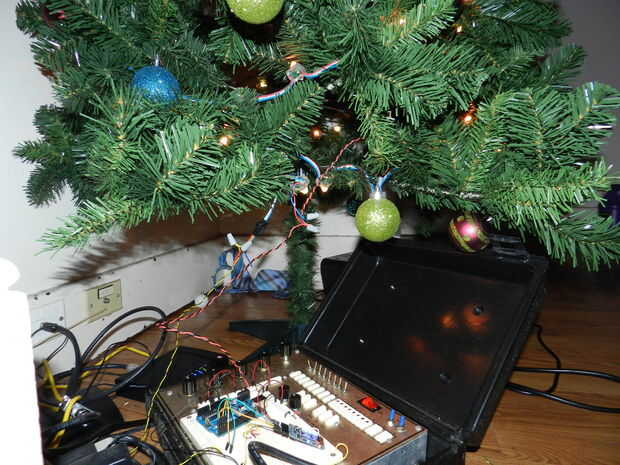

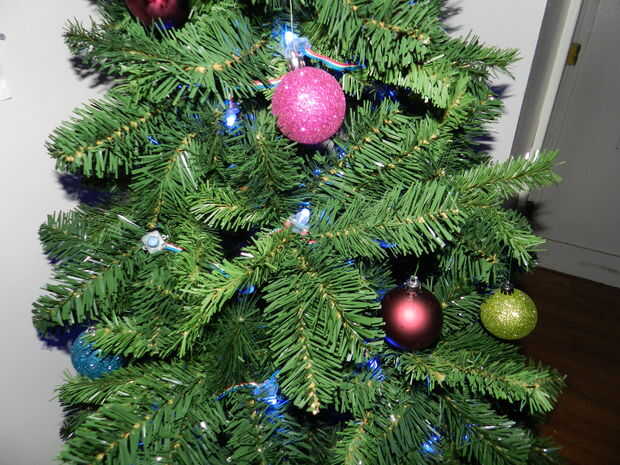

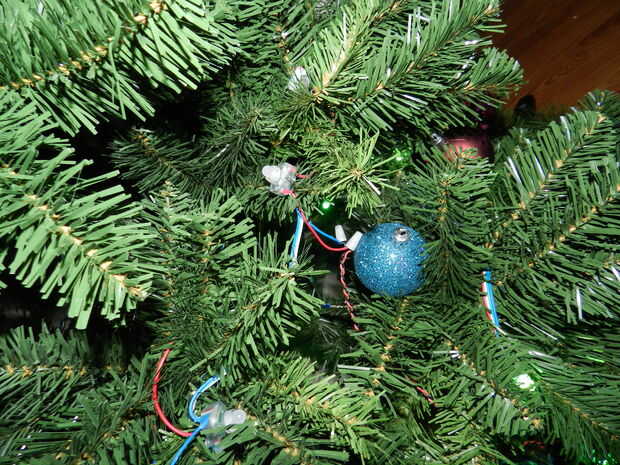

    2. Yo he destacado un ejemplo me ejecuta nuevas líneas eléctricas en las fotos anteriores. Como puede ver en las fotos que simplemente utilicé alambre para ejecutar las líneas de energía y comunicación, quería guardar la configuración como temporal como sea posible por lo que puede ser tomado fácilmente.
  3. Envolver el árbol de Navidad

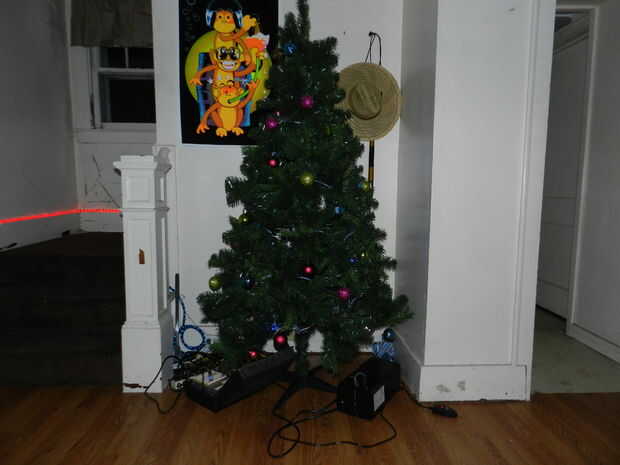

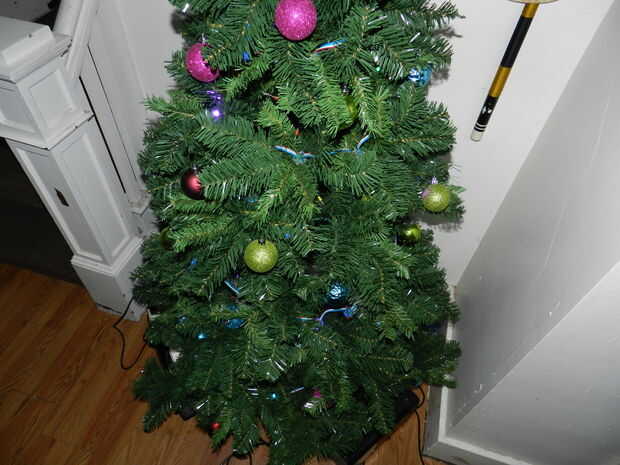

    1. Simplemente comenzó en la parte inferior del árbol con el filamento de LED y torció en espiral hacia arriba desde allí.
