DJi F450 Quadcopter ¿cómo construir? Casa construida. (4 / 7 paso)

Paso 4: Instalar el receptor y controlador de vuelo KK2.1.5

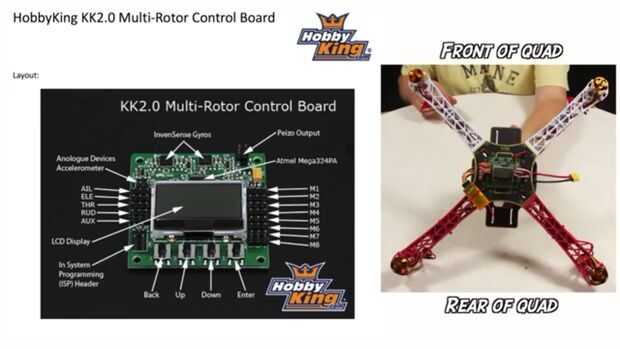

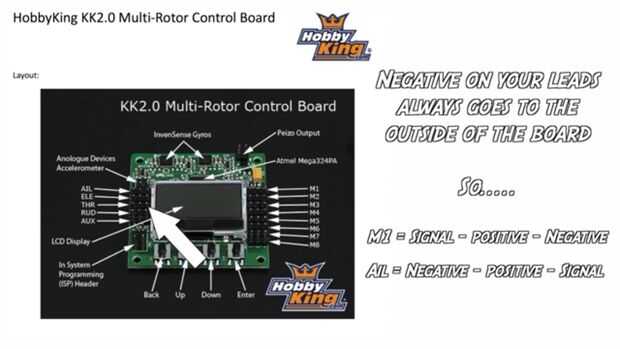

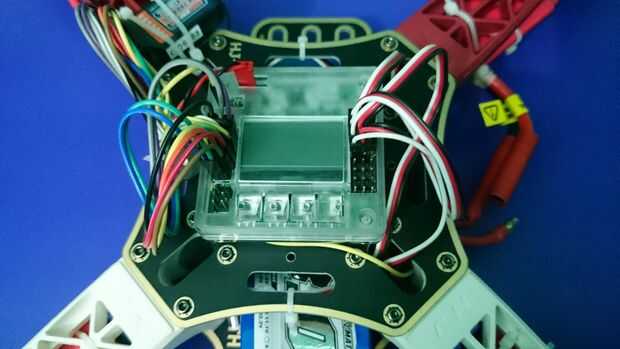

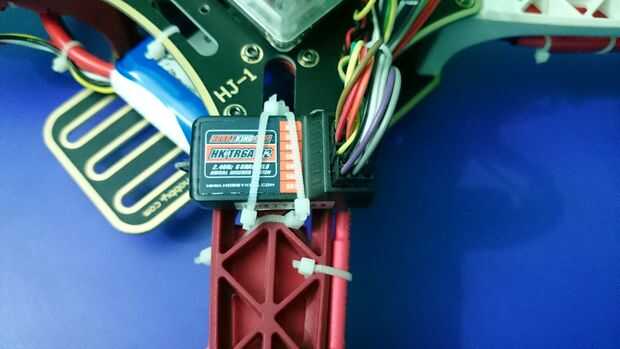

Fijar el controlador de vuelo con velcro en el centro de la placa superior. la flecha blanca es el frente del tablero de la kk2 y que your'e de manera que va a arreglarlo determinará las extremidades delanteras o los brazos de su abejón así que decesion correcta antes de colocarlo. Conecte la señal de salida de alambre en los pasadores de lado derecho de la Junta deben conectarse sus 1er pernos motors o la 1 º fila en controlador y así sucesivamente y el cable negro debe ir fuera de la Junta significa las clavijas más derecha en el controlador de vuelo - cinco terminales para el cable negro debe ir sobre él. Monte el receptor en uno de lo brazo y conecte los cables al receptor y con los pernos del lado izquierdo de la kk2. Generalmente el canal 3 en el receptor será gas, canal 1 = > Elevaor, canal 2 = > roll(pitch), canal 4 = > timón y canal 5 comúnmente Auxillary(aux) pero puede también usar que para controles de la cámara. En Junta de kk 2 clavijas también misma cosas 1ª fila lado izquierdo será para el elevador que controla movimientos adelante y atrás de tu quad y canal 2 significa 2ª fila de pines será para pitch roll que controla los movimientos de lado o las acciones de balanceo de su abejón y canal 3 la válvula reguladora que controla la velocidad de los motores y finalmente del canal 4 para la rotación de tu quad en la posición fija y aux es opcional que estará el canal 5 y usted también puede utilizar para encendido y apagado para el ajuste del nivel de uno mismo.
