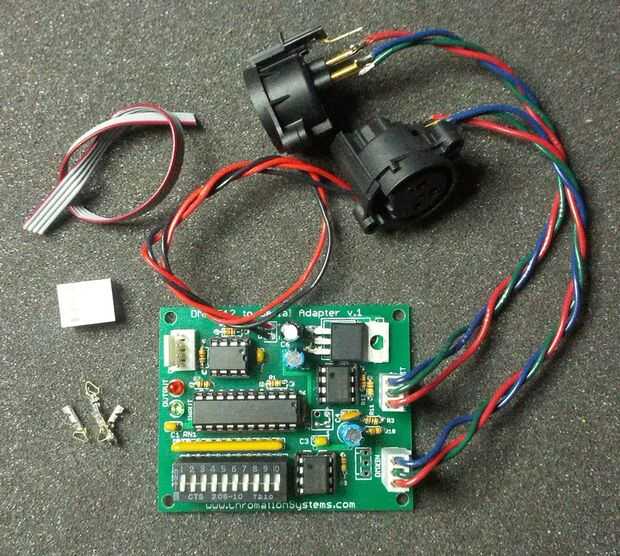

DMX-512 a Adaptador Serial

este dispositivo lee una señal DMX-512 y agarra una cantidad variable de valores de datos de canal y envía a 57200 o 19200 baudios a un dispositivo externo, como un 24 alta corriente LED controlador de canal, cuando se solicita un nuevo paquete de datos. Esto permite que cualquier microcontrolador (PIC, ATMel, Arduino, etc.) con comunicación serie TTL para aceptar datos de DMX-512 sin la sobrecarga de decodificación de la señal DMX y apropiación de los valores de los datos necesarios.

Esto se hace utilizando dos mejorada mediados gama fotos, 12F1822 y 16F1828. El 16F1828 lee el DIP switch para obtener la dirección DMX, lee la señal DMX-512 y guarda los datos del canal en RAM. Señales para la 12F1822 para restablecer que su búfer envía los datos del canal DMX a la 12F1822 a 250 baudios k (velocidad DMX). El 12F1822 acepta los datos de la 16F1828 y espera a que el dispositivo externo restablecer su buffer y una solicitud de un nuevo paquete de datos de la señal. Cuando solicite el 12F1822 recibe un dato pasa de 250 baudios k a 57600 (por defecto, 19200 firmware disponible) y envía los valores de datos DMX como estándar TTL seriales bytes el dispositivo externo. El dispositivo externo entonces hace lo que necesita con los datos y pide un paquete de nuevo cuando esté listo.

Este dispositivo tiene la opción de tener el DMX en y hacia fuera en paralelo (estándar industrial) o puede configuración para volver a transmitir la señal DMX inalterado y potenciado. (se muestra en este Instructable) Además las funciones de software y circuitos de hardware se incluyen para transmitir un universo DMX modificado o personalizado, independiente del receptor universo DMX.

Hoja de datos, juegos, enlaces y descargas visitan DMX a Adaptador Serial web
