Paso 3: cosas

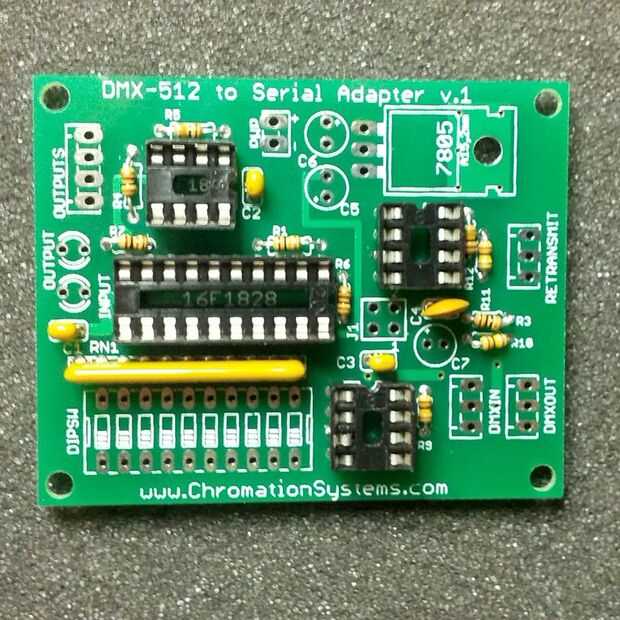

- C6 es un 10uF
- C5 y C7 es 1uF
LED: El lado plano de la caja o el plazo de ejecución corto indica el plomo negativo.
- Instalar los LEDs, garantizando en correctamente, plomo negativo van en los orificios más cercanos al borde de la PCB.

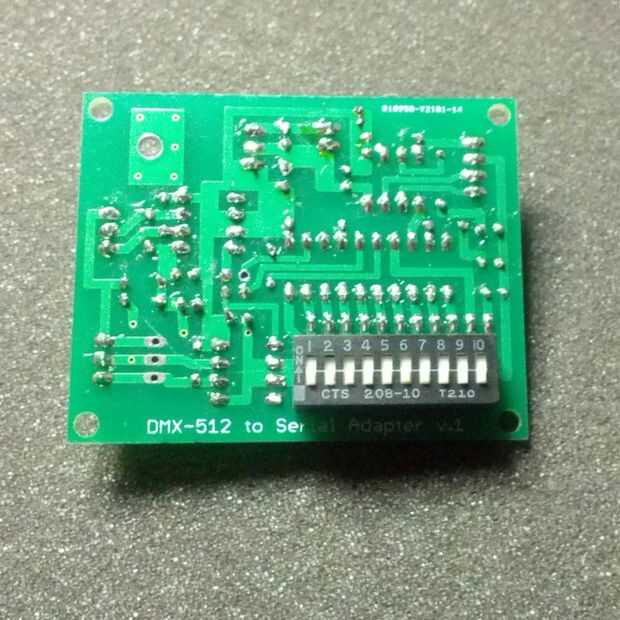

Interruptor DIP: O esto puede ir desde la parte superior que es estándar, o se puede conectar desde el fondo que puede facilitar la fijación en un caso.

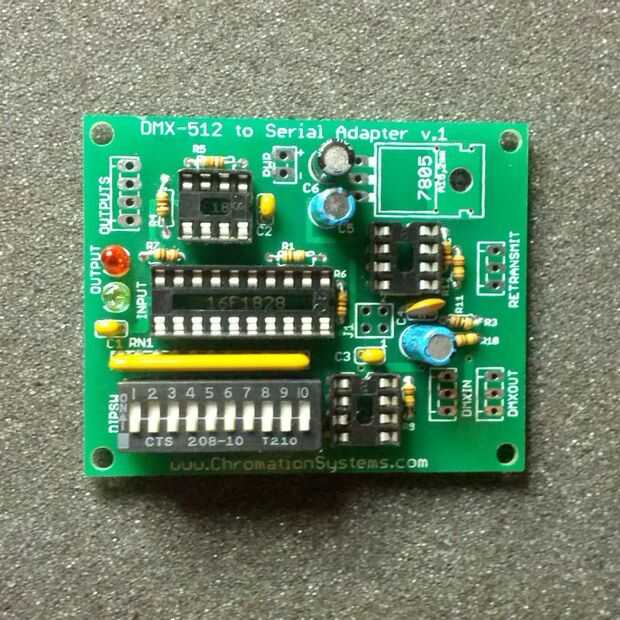

- Coloque el conmutador DIP como ve en la imagen con el número más cercano a la 16F1828
Cajas de cabezales: Estos son opcionales, pero facilitan la conexión. Consulte Esta página web para detalles de colocación engarces a los cables
- Insertar los encabezados en sus localizaciones como en la imagen, las rampas no tienen que hacer frente hacia fuera.
7805: Esto es opcional dependiendo de la tensión de entrada.
- Si el voltaje de entrada es de 5v, excluir el 7805 y saltar los dos orificios exteriores con un cable puente.

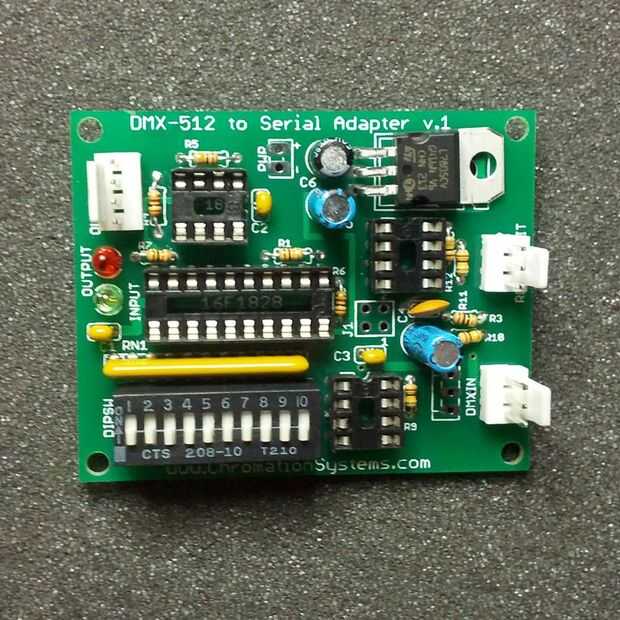

- Si la tensión es mayor que instale 7v 7805 como en la imagen.
