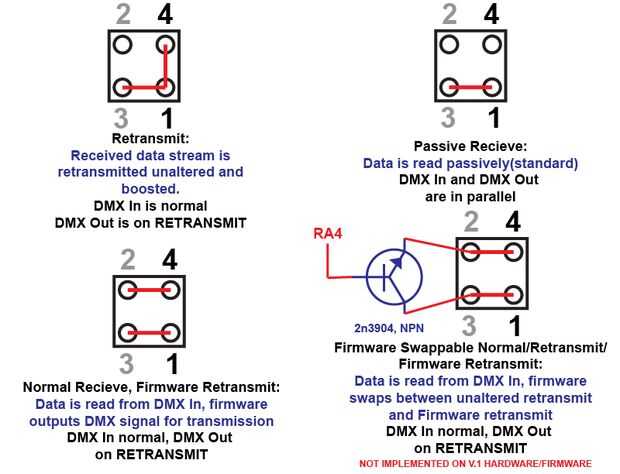

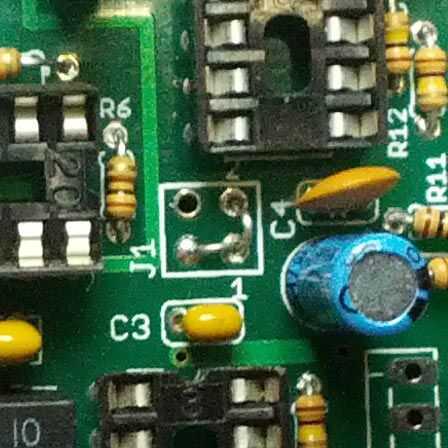

Paso 4: Función Select Jumpers & XLRs
Retransmitir: Señal de datos DMX es leer y sent(cloned) sin modificación. El DMX en el conector conectado a DMX, el out(female) DMX conectado a la transmisión. Debe instalar la resistencia de terminación de 120 ohmios en DMX.
Recepción pasiva: Solo se leen datos de DMX, DMX de entrada y salida está en paralelo. Sin resistencia de terminación de 120 ohmios.
Normal de recepción, transmisión de Firmware: Entrada DMX se lee, se transmite un universo DMX de firmware generado, firmware puede escribirse para convertir, reorganizar, o realizar funciones matemáticas sobre los datos entrantes y transmitir el universo editado o un universo generado. Debe instalar la resistencia de terminación de 120 ohmios en DMX.
Firmware intercambiable: No aplican ya que no se considera durante el diseño. Pero un NPN transistor(2n3904 or similar) puede utilizarse para cambiar entre Retansmit y recepción Normal, modos Firmware retransmitir en tiempo de ejecución. Debe instalar la resistencia de terminación de 120 ohmios en DMX.

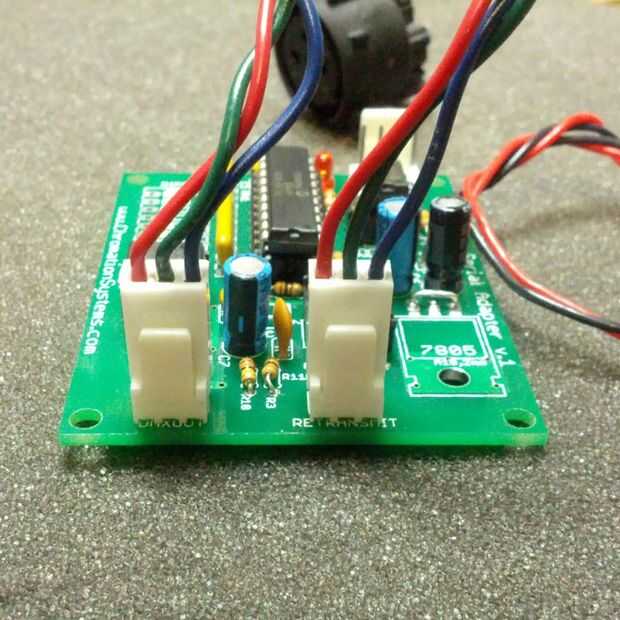

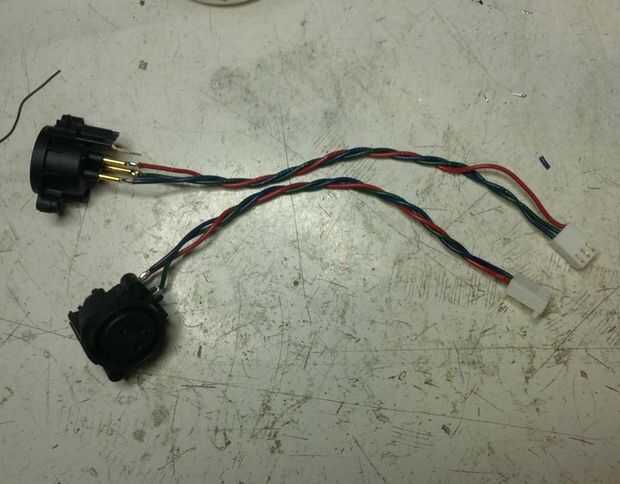

XLR: Se utiliza un conector XLR macho para entrada DMX y un hembra XLR para salida DMX. Ellos se cubrió a ambos hacia fuera de la misma.

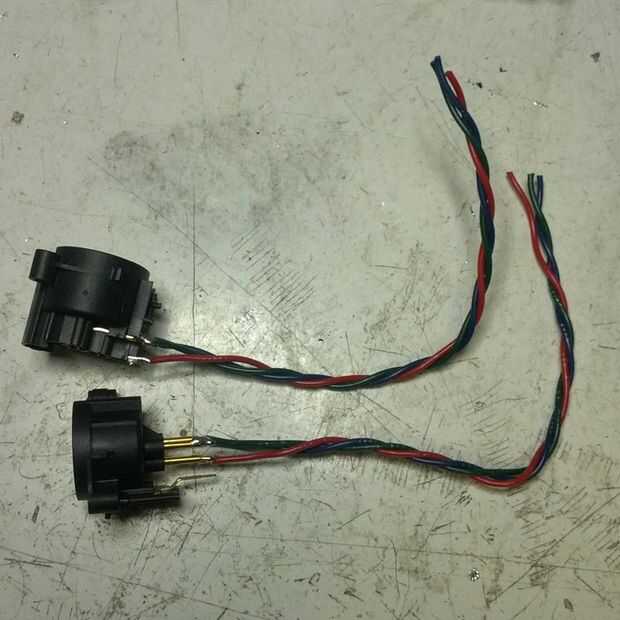

- Cortar un alambre trenzado, 3 hebras
- Pele los extremos y soldar los siguientes
- 1 XLR es el cable azul
- 2 XLR es el cable verde
- XLR 3 es el cable rojo
- Coloque plegadores y vivienda si lo desea.

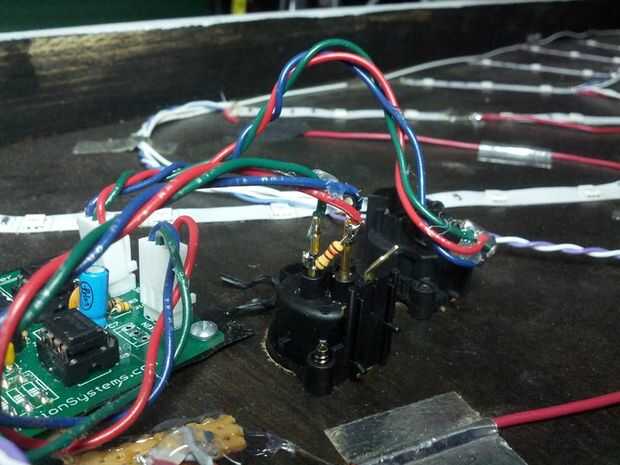

- Configuración para una re-transmitir, el resistor de terminación de 120 ohmios debe instalarse en el DMX en conector XLR macho, a través de los pines 1 y 3. Hacer esto en el jack XLR, o se puede hacer en la extra DMX 3 pines posición,
No se olvidó de instalar el resistor de terminación de 120 ohmios si es necesario, ya sea la soldadura entre los pines 2 y 3 en el conector o soldadura de la resistencia a lo PCB a través del jefe de DMX no utilizado o de la parte inferior de la PCB.
