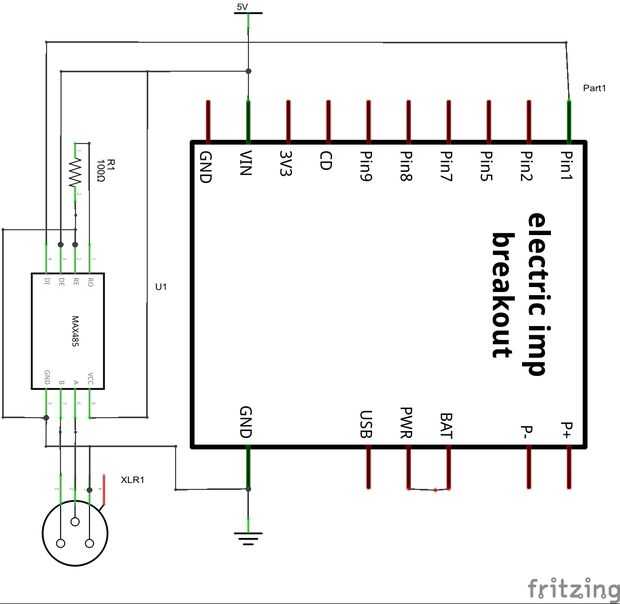

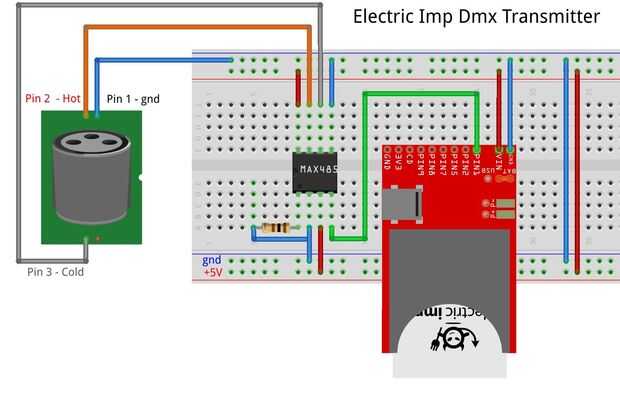

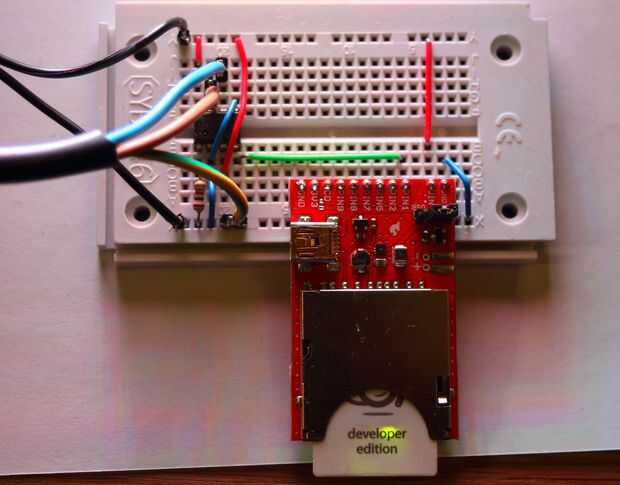

Paso 1: Hardware - circuito de transmisor DMX
Estoy utilizando el mismo esquema básico como el clásico DMX-shield para Arduino, que he estado usando con éxito durante años.
¡ Cuidado! El diablillo eléctrico funciona con 3.3 V
No hay ninguna protección en los alfileres de la Imp en todos. Si pones tan solo 3.7 V en un alfiler, seguramente vas a freír.
Breakout Junta, sin embargo, toma de 5 V y tiene un regulador para el Imp.
Max-485 / SN75176 funciona en 5 V también, pero por suerte el entrada alto nivel umbral es 2 V, 3,3 V que viene del pin está muy bien. Esto nos salva mediante un 3.3V - 5V nivel desplazador. Somos buenos porque sólo está enviando datos desde el diablillo eléctrico y no reciben.
Cosas a tener en cuenta
- Asegúrese de que obtener las líneas de frío y caliente para lo DMX correcta.
- No olvide poner 5 V en la Imp. Va a morir. (Tengo mi primer Imp enterrado en mi patio trasero)...
